降膜式再沸器 降膜式蒸發器
定義：降膜式蒸發器/降膜式再沸器為立式管殼式換熱設備，頂部配置降膜頭與液體分布器，物料沿換熱管內壁成膜向下流動并完成蒸發/再沸，是熱敏、低粘度、高效傳熱工況的優選設備。
一、工作原理：

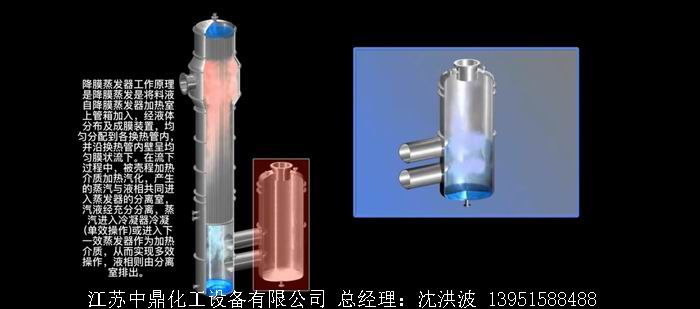

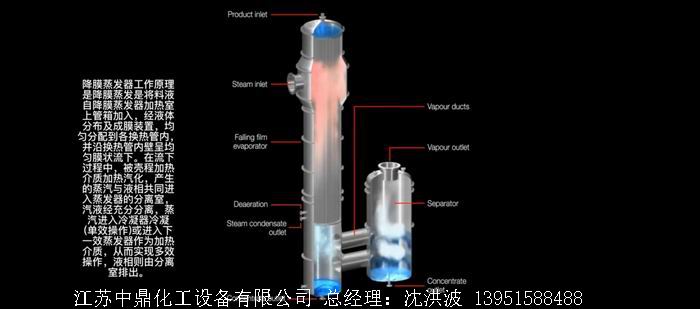

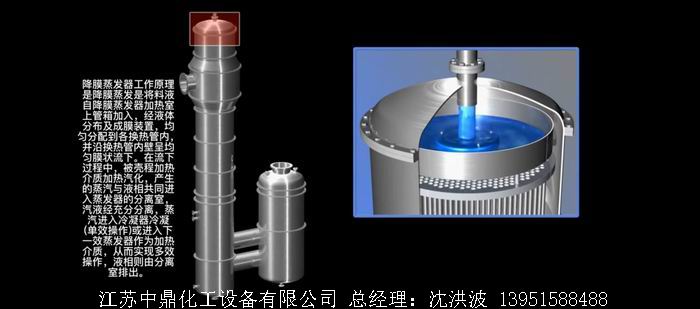

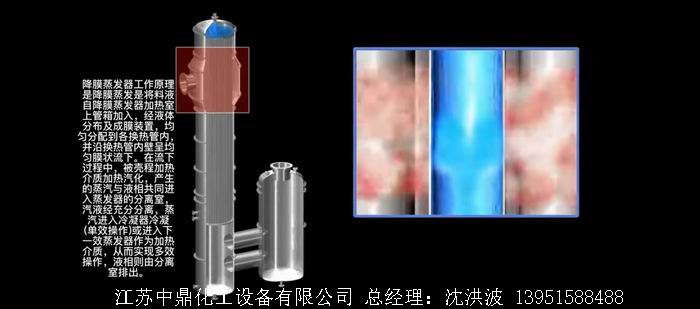

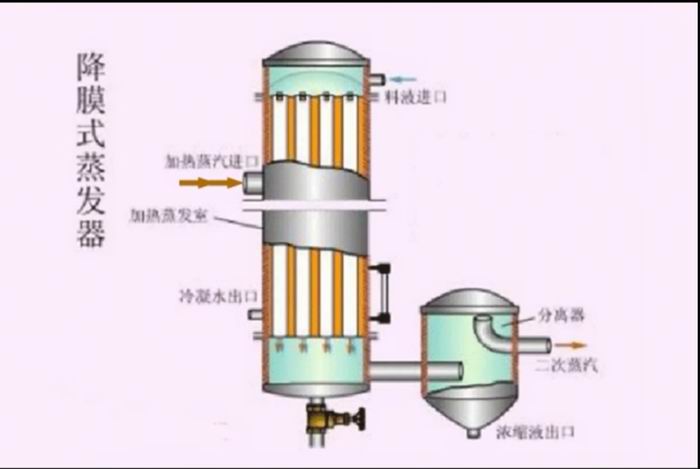

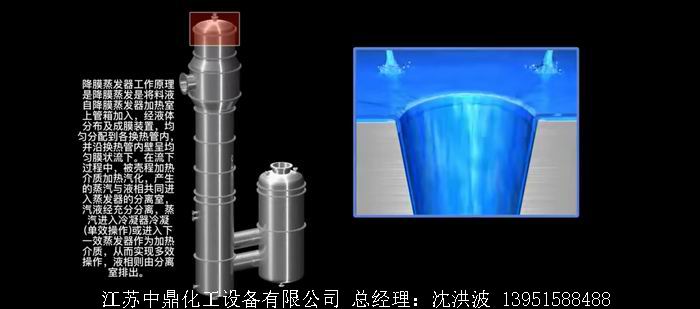

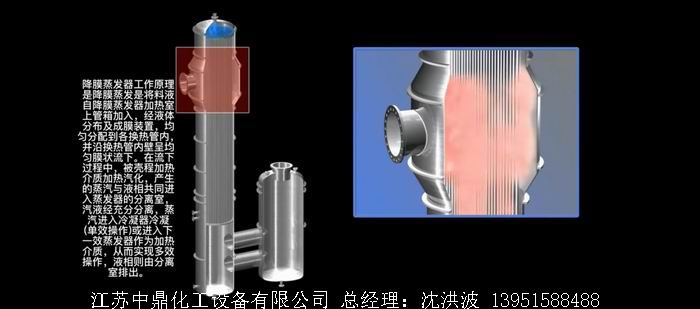

物料由設備頂部進入，經降膜頭+液體分布器均勻分配至每根換熱管內壁，在重力、真空與二次蒸汽牽引下形成連續均勻液膜（厚度0.1–2mm）自上而下流動；殼程通入加熱蒸汽/導熱油，熱量通過管壁傳遞給液膜，物料快速蒸發/部分汽化，汽液混合物在底部或配套分離器分離；作為再沸器使用時，直接為精餾塔提供上升蒸汽，無需額外大容積分離。
核心優勢：液膜薄、流速快、停留時間短（數秒–數十秒）、幾乎無靜壓沸點升高，傳熱系數高、溫差小、溫和加熱。

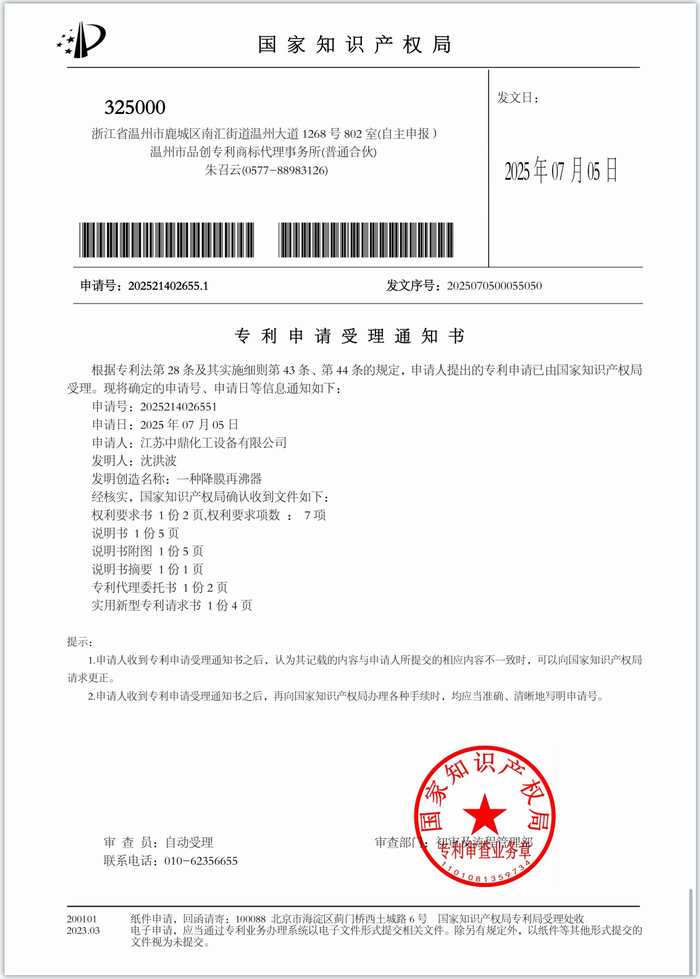

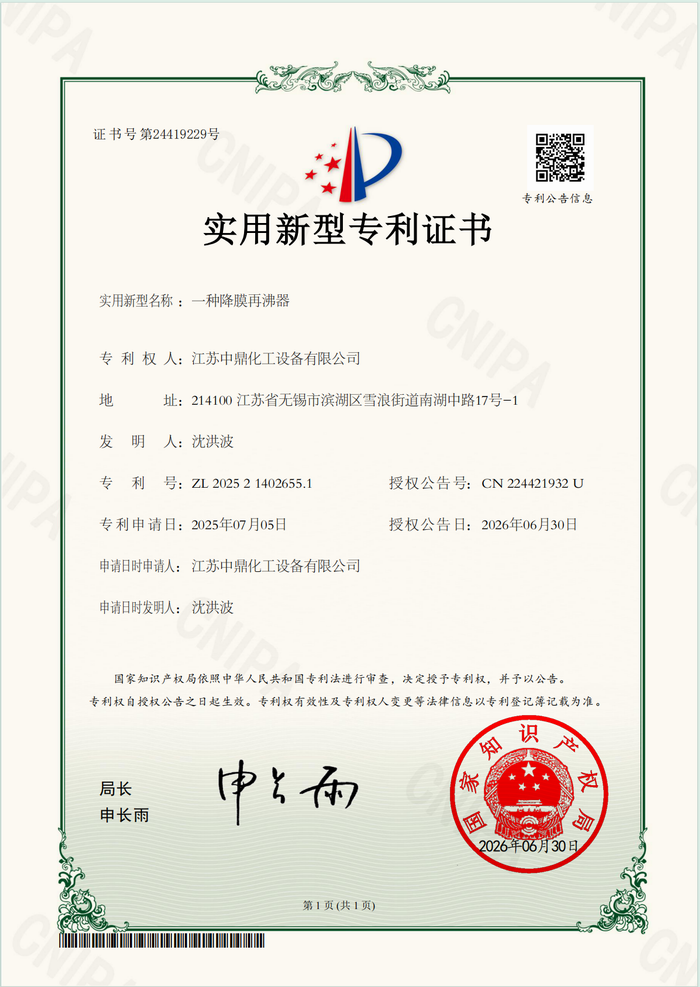

江蘇中鼎化工設備有限公司 已提交實用新型專利申請：“一種降膜再沸器”現在已經被受理中
二、結構特點

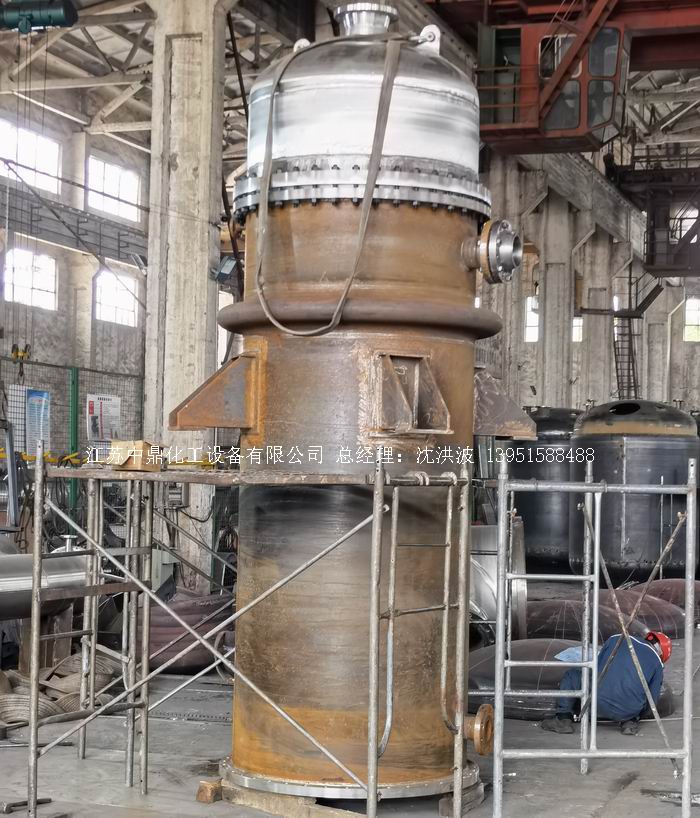

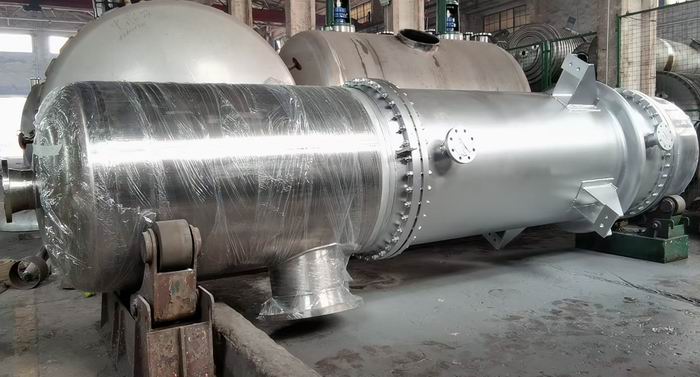

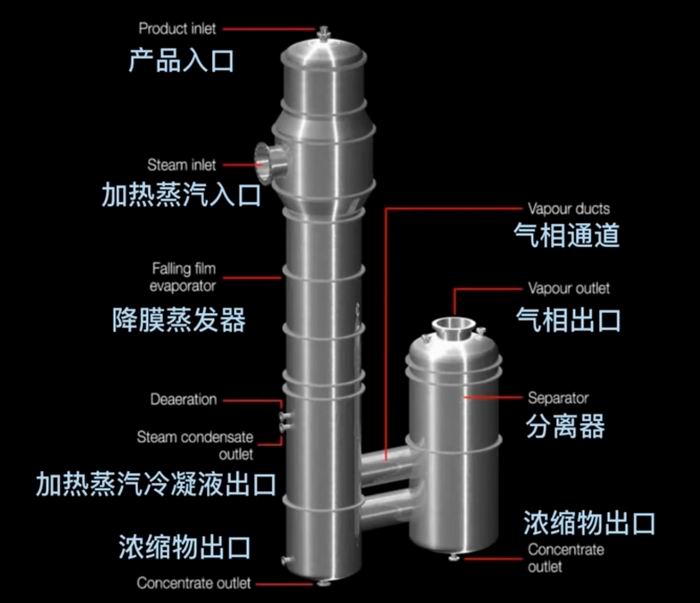

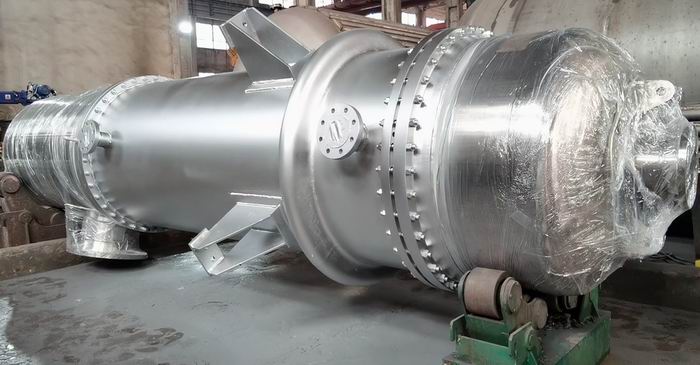

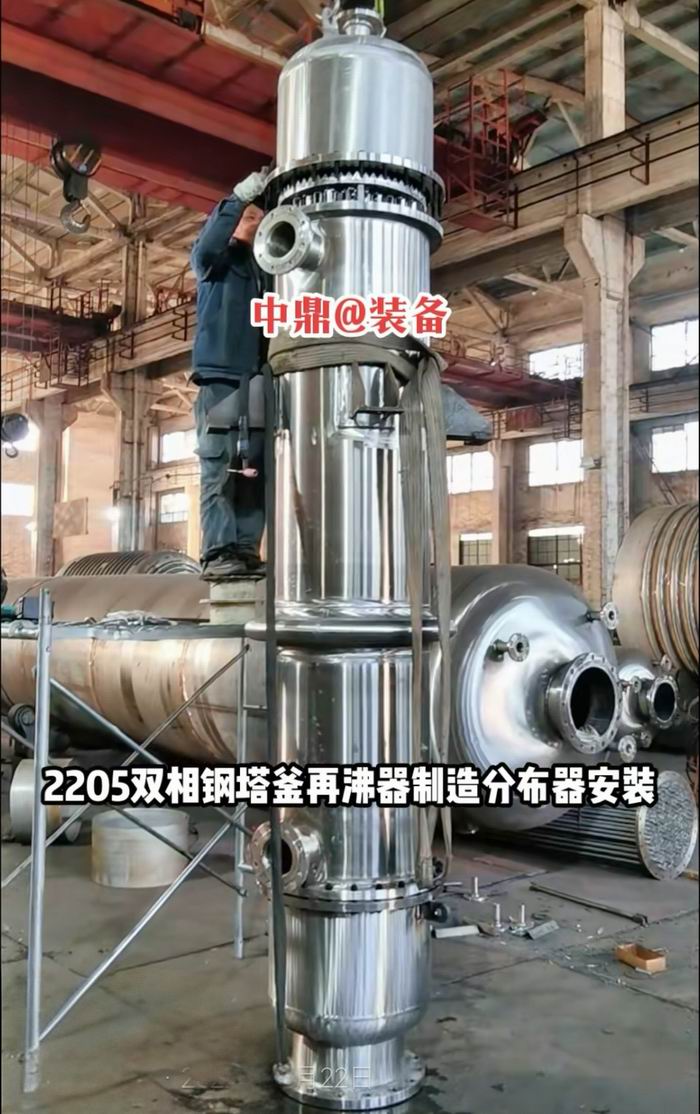

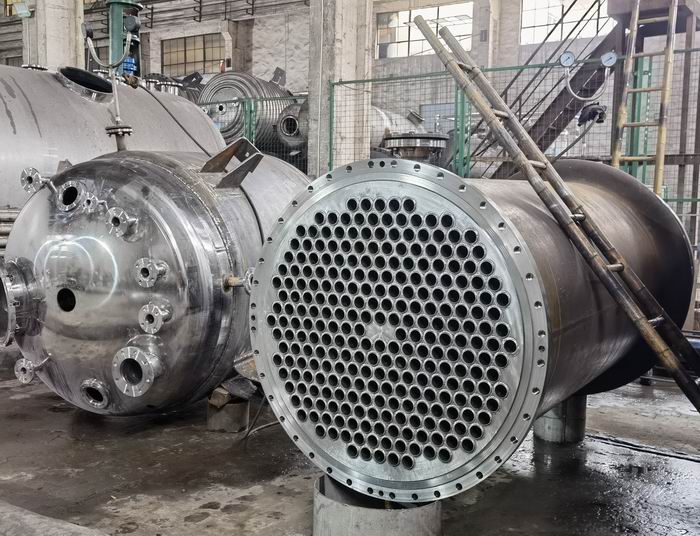

1. 主體結構：立式管殼式構型，由上管箱、降膜分布組件、換熱管束、殼體、下筒體/分離器組成。

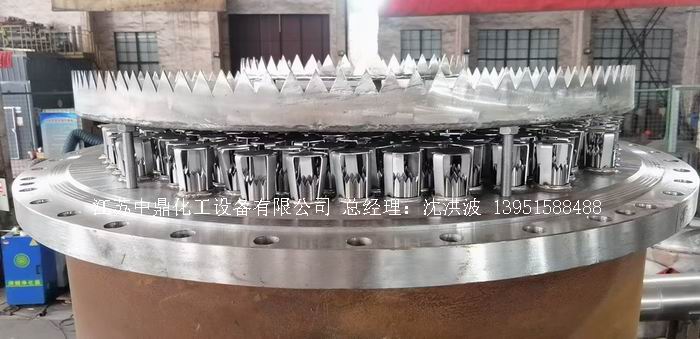

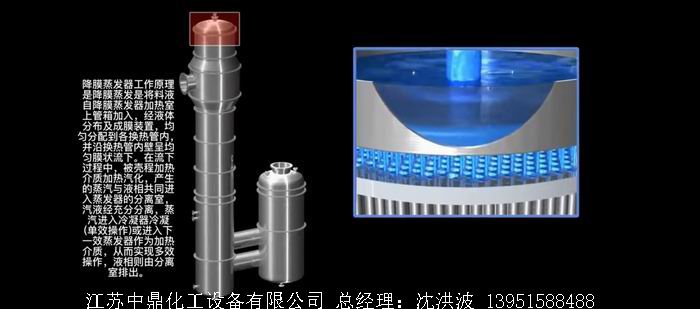

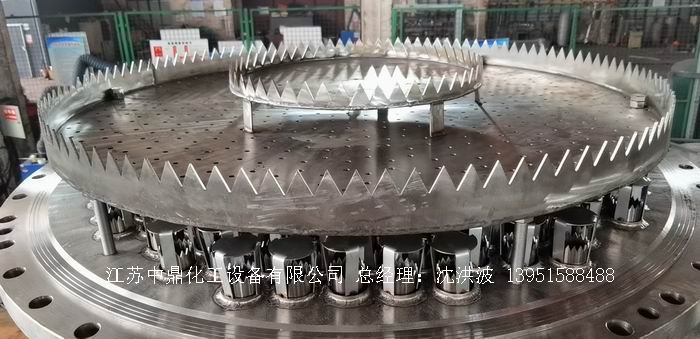

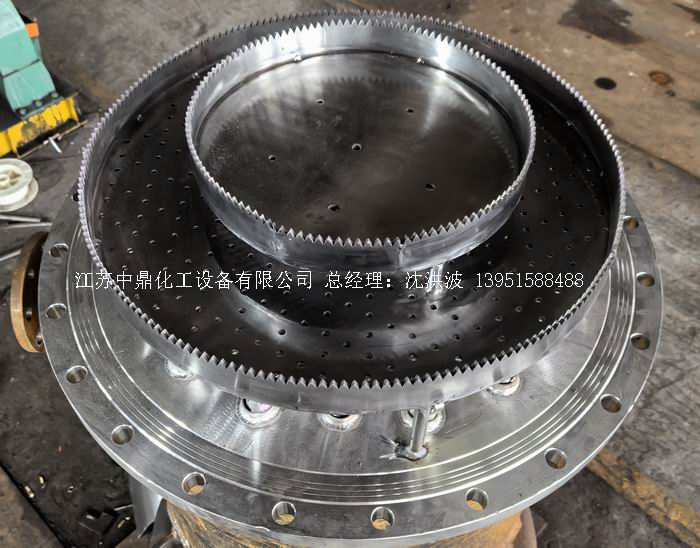

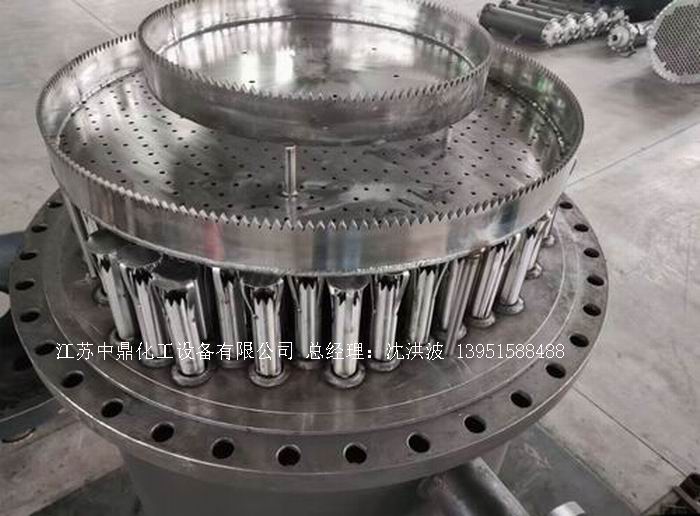

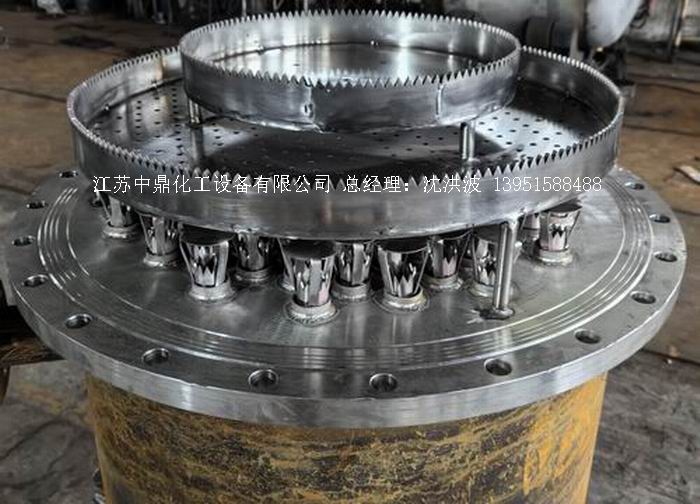

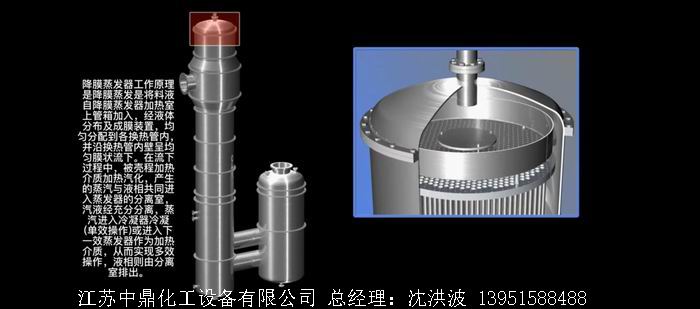

2. 核心部件：降膜頭與液體分布器，多孔分配盤、溢流槽、導流錐/布膜器組合，確保每根管全潤濕、無偏流、無干壁，是設備穩定運行的關鍵。
3. 換熱管束：垂直布置，常用管徑Φ25/Φ32/Φ38/Φ50mm，材質304/316L/鈦材/哈氏合金，適配衛生、腐蝕、高溫工況。

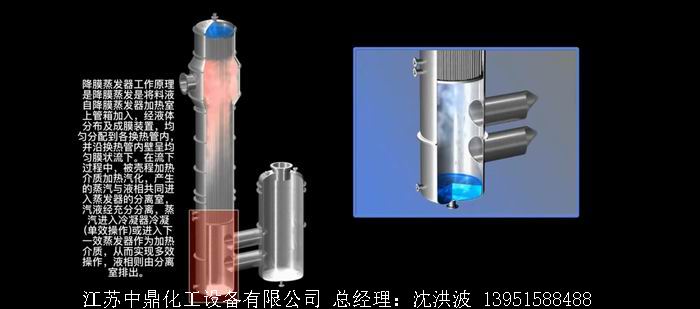

4. 流動與分離：管內液膜+蒸汽向下并流，壓降極低；底部設氣液分離空間，再沸器可直連塔器，結構緊湊。
、
5. 運行特性：
a):單程成膜蒸發，無循環滯留 b):真空友好，可低溫操作
c):傳熱系數高（1500–5000 W/(m2·K)） d):結垢傾向低、清洗維護簡便
e):適合熱敏物料、低粘度、低沸點升高體系
三、選型要求:
1. 物料適配（核心）
a):粘度：μ＜50cP優先；高粘度可選大管徑/強制循環輔助
b):熱敏性：抗生素、果汁、蛋白、精細化工等易分解物料首選
c):清潔度：低結垢、無固體顆粒、不易發泡；含顆粒/易起泡不推薦
d):腐蝕性：匹配316L、鈦、雙相鋼、哈氏合金等材質
2. 工藝條件
a):操作方式：真空/常壓/微正壓均可，高真空更優
b):傳熱溫差：3–10℃即可穩定運行，節能顯著
c):處理量：適配小試到大規模工業化，單機蒸發量可達50t/h以上
b):再沸器工況：精餾塔底溫和壓降敏感、要求短停留、低結垢場景
3. 結構與配置選型
a):分布器：溢流槽式/噴嘴式/多孔盤式，按物料與流量定制 b):管徑與管長：小管徑利于成膜；高粘度選大管徑
c):密封與保溫：衛生級EPDM/PTFE；高溫/腐蝕選金屬密封 d):配套：CIP在線清洗、除沫器、液位/流量穩定控制
4. 適用場景
a):食品飲料：乳清、果汁、糖漿、牛奶濃縮 b):生物醫藥：抗生素、維生素、酶制劑、發酵液

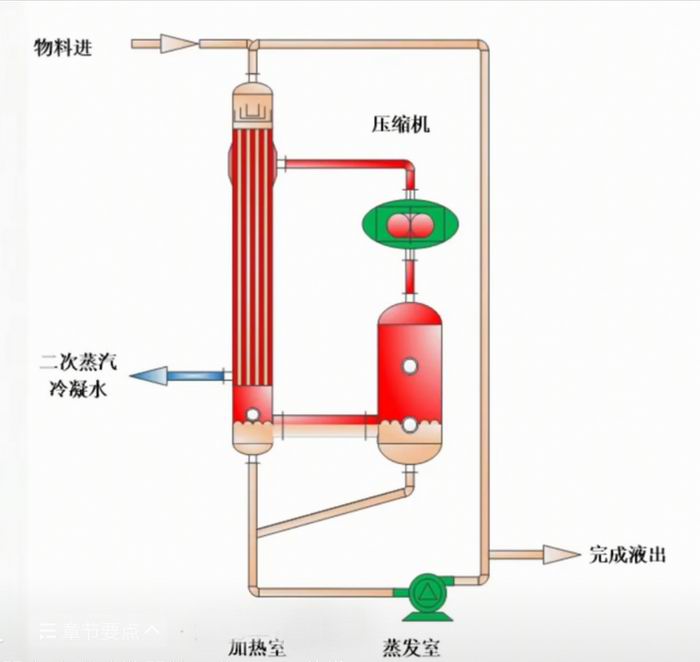

c):化工精細：乙二醇、乙醇、水溶性熱敏物料 d):環保水處理：低鹽廢水、MVR蒸發系統
e):精餾塔底：降膜式再沸、低溫差、低壓降、防熱敏分解
四、運行與使用注意事項
1. 分布均勻是生命線:嚴禁布液不均、偏流、干壁；開車先建立穩定進料，再逐步通入加熱介質。
2. 進料控制:流量穩定、濃度穩定、溫度接近沸點；避免大幅波動導致液膜斷裂/液泛。
3. 真空與壓力:保持真空系統穩定；防止負壓波動破壞液膜、夾帶加劇。
4. 加熱介質:優先飽和蒸汽，控溫穩定、避免過熱；防止局部超溫導致結焦/分解。
5. 防結垢與清洗:選用軟水/除鹽進料；定期CIP清洗；禁止硬垢、顆粒、高鹽長期累積堵塞分布器。
6. 起泡物料禁用:泡沫會破壞液膜、降低傳熱、引發夾帶與跑料。
7. 安裝與維護:立式垂直安裝，保證水平度；定期檢查分布器、管板、密封與除沫器。
8. 安全要點:超溫、超壓、干燒、斷料均會損壞設備與產品；配置聯鎖保護。
五、與常規管殼式/再沸器對比亮點
1、停留時間短：數秒級,熱敏物料不降解 2、傳熱更強：液膜無靜壓，溫差小、效率高
3、壓降更低：適合真空與低壓降工藝 4、結垢更少：成膜流動、無死區、易清洗
5、適配性強：可做蒸發器，也可做塔底再沸器 6、節能顯著：多效/MVR適配，能耗比傳統型降低30%+
六、適用總結
降膜式再沸器以均勻成膜、短停留、高效傳熱、低壓降、溫和蒸發為核心優勢，是熱敏、低粘度、低結垢、低溫差、高真空工藝的理想換熱裝備，廣泛應用于食品、制藥、精細化工、環保蒸發與精餾再沸系統。
