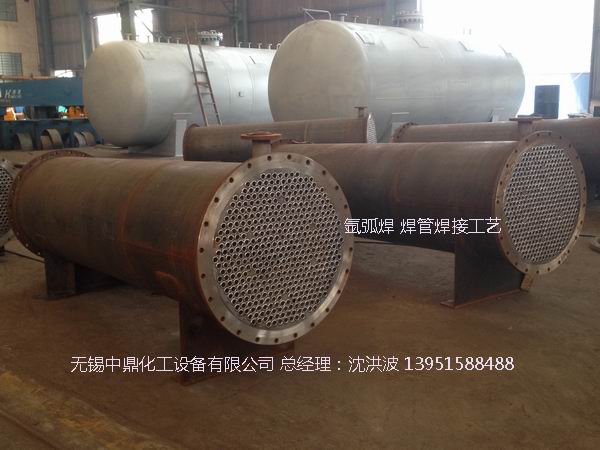

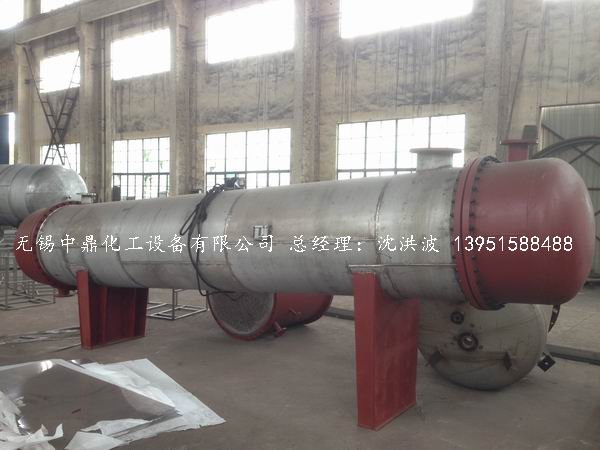

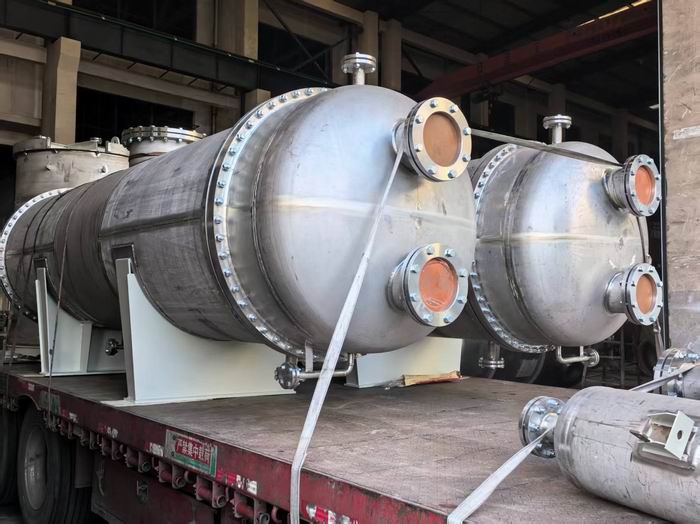

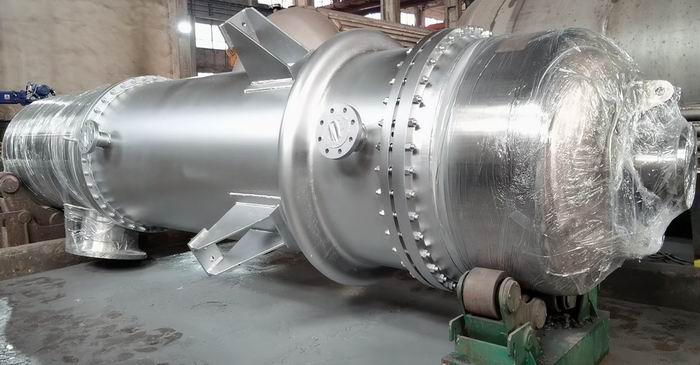

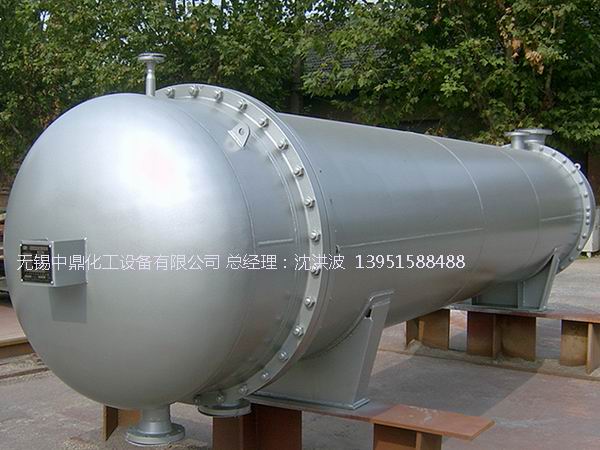

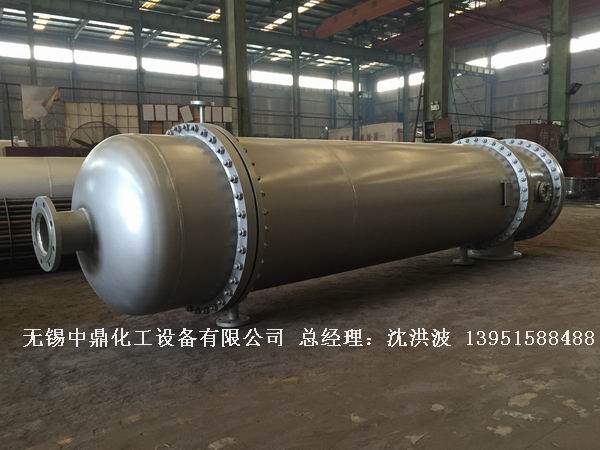

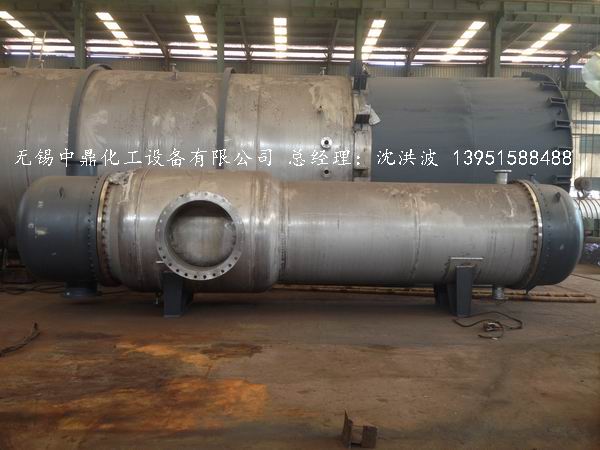

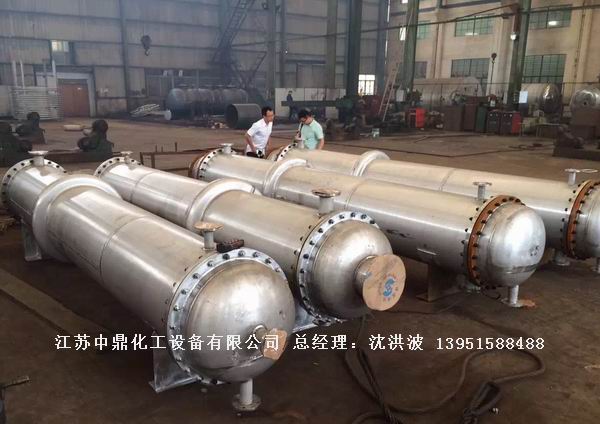

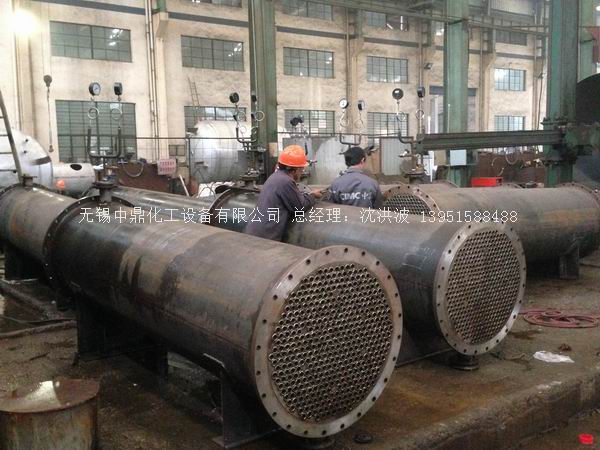

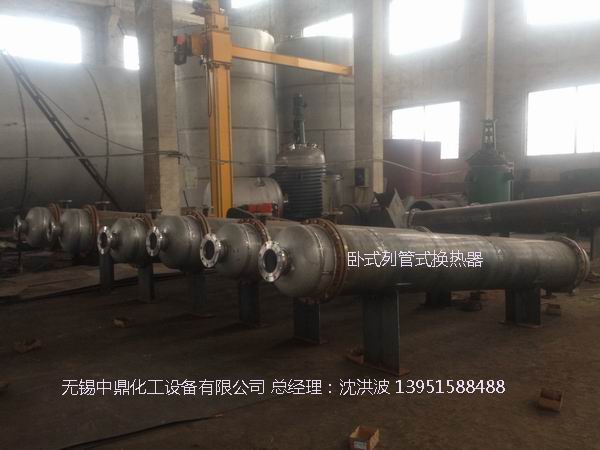

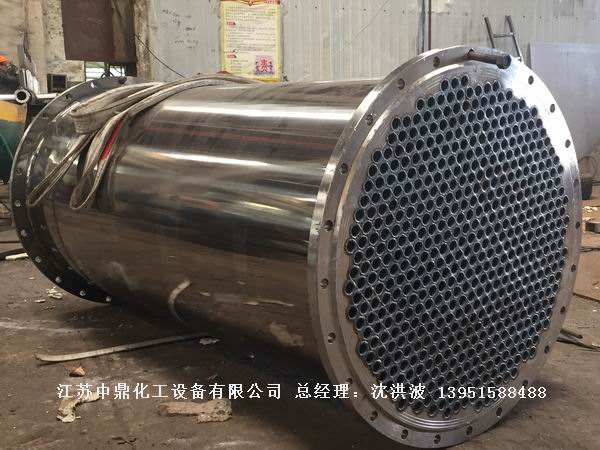

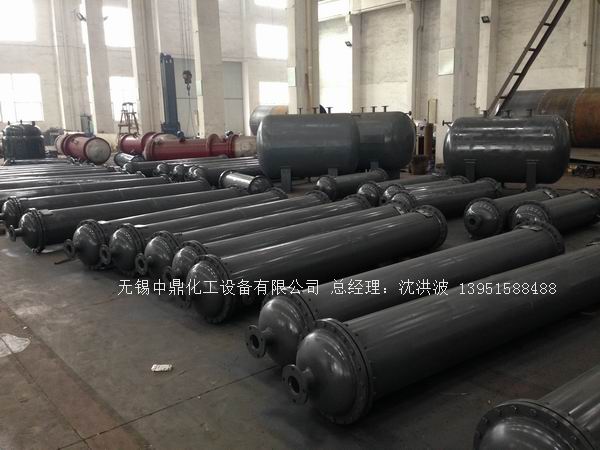

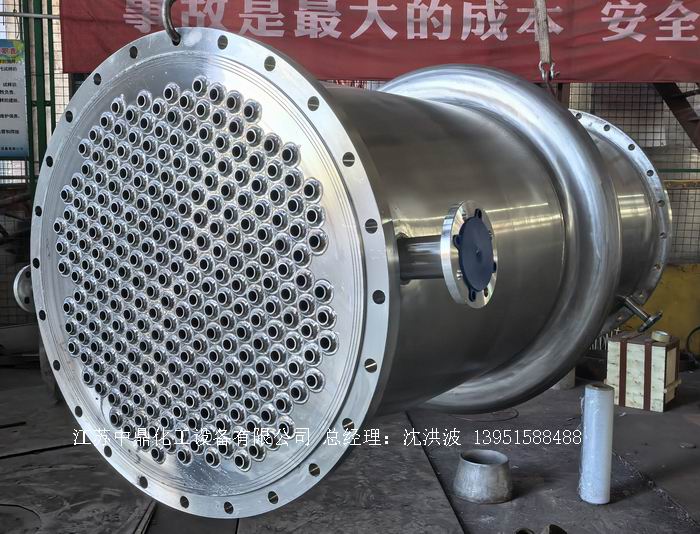

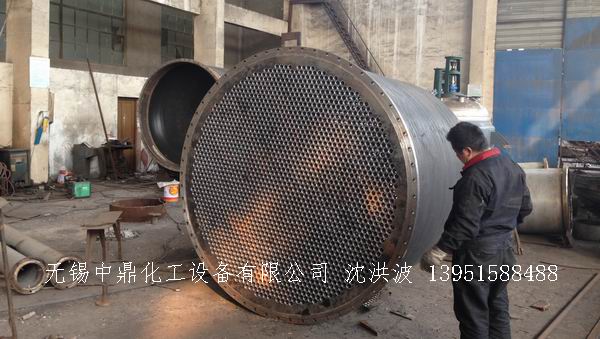

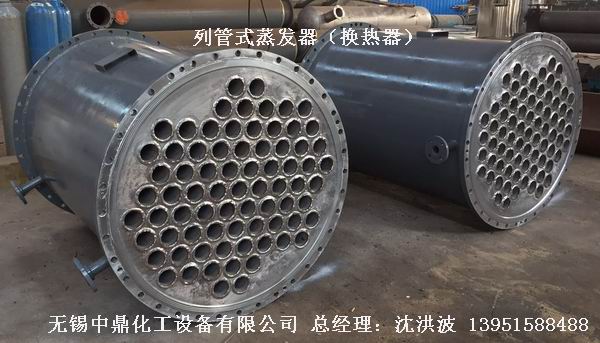

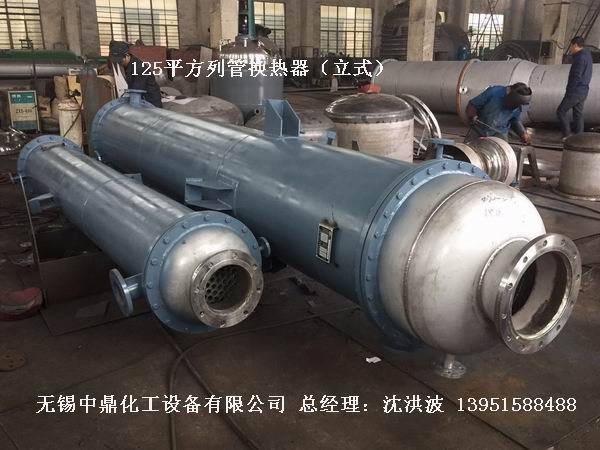

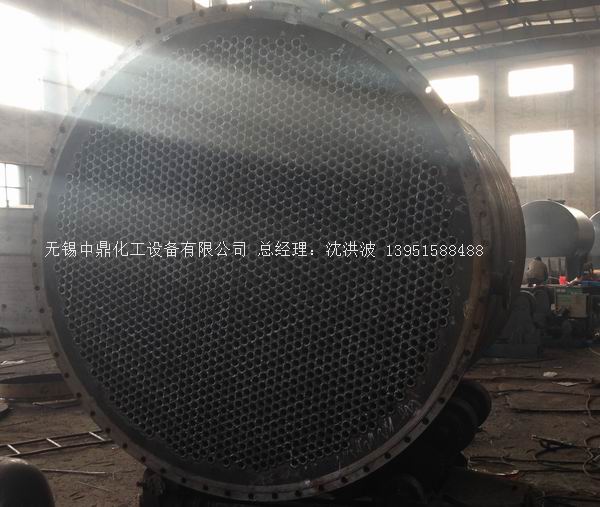

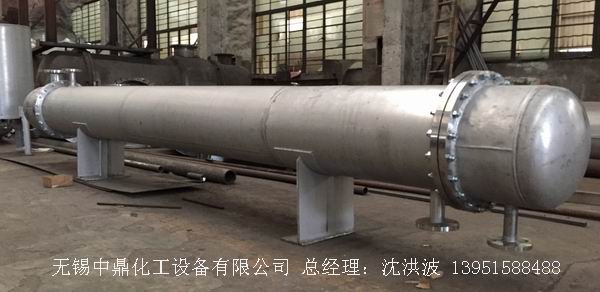

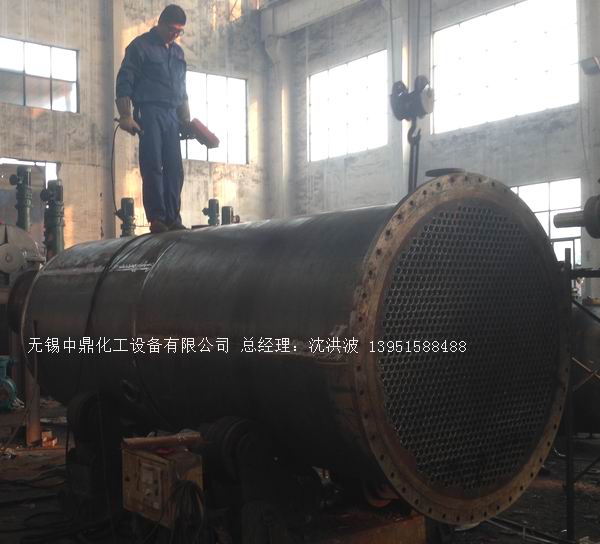

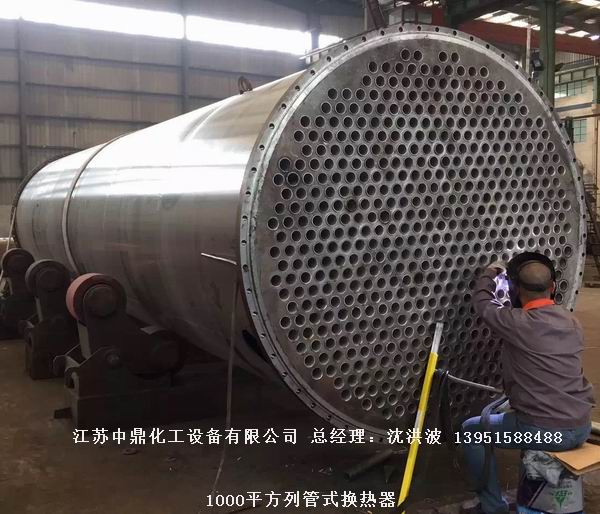

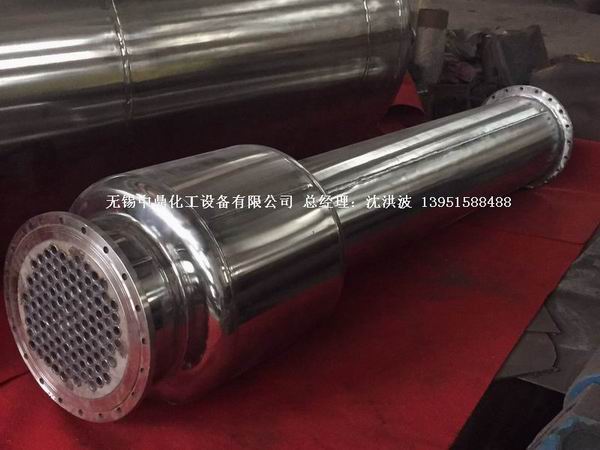

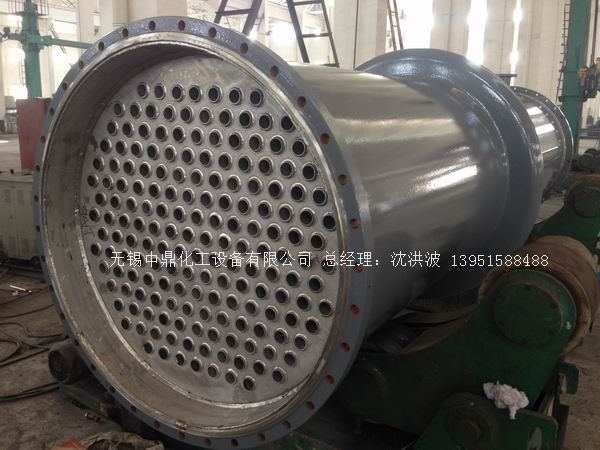

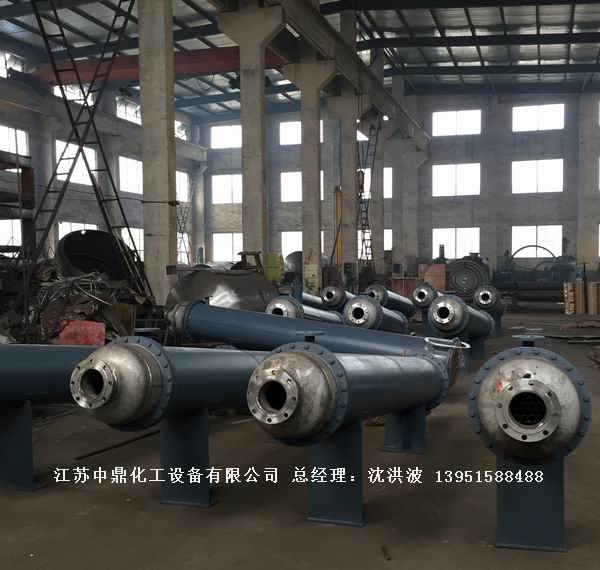

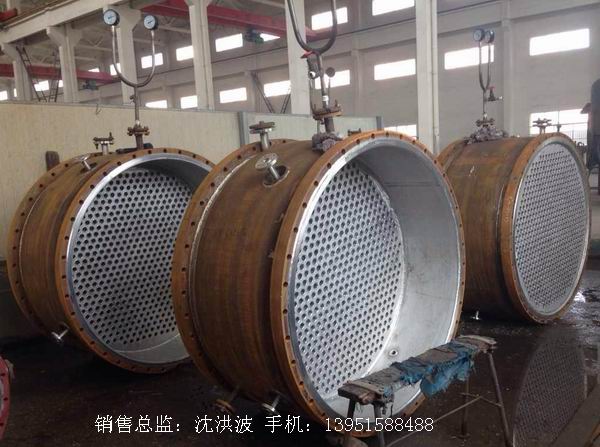

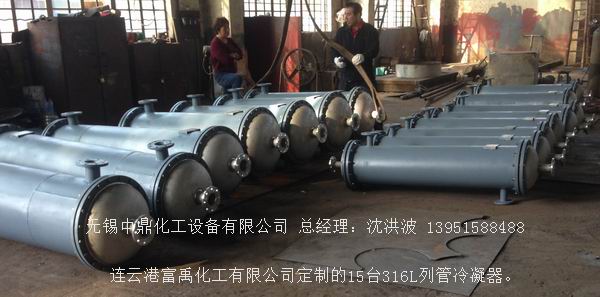

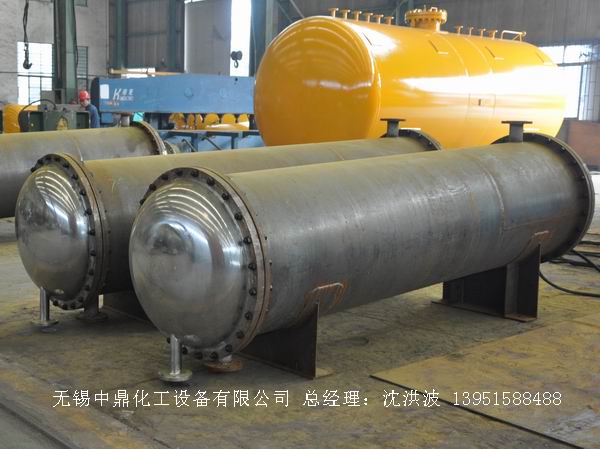

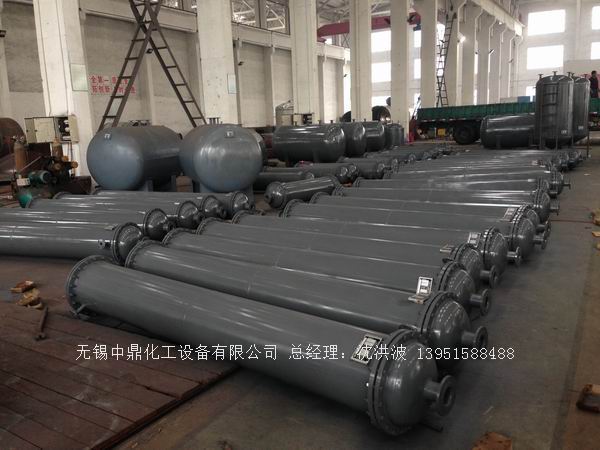

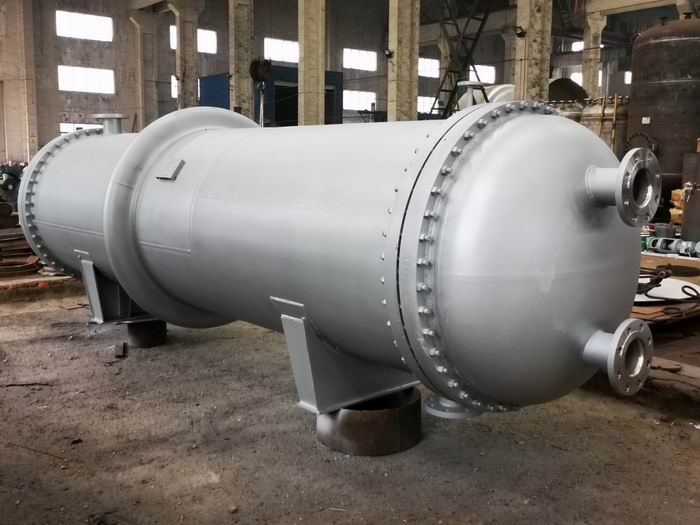

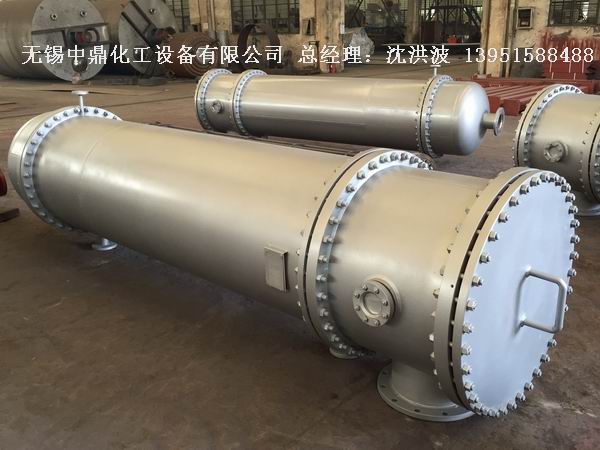

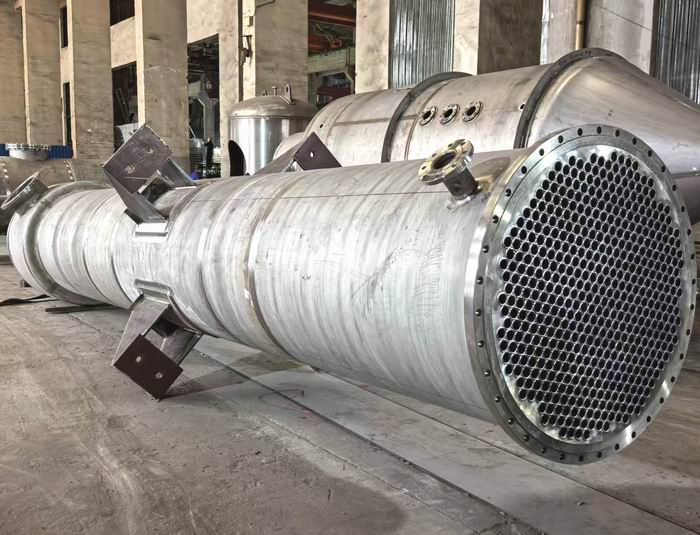

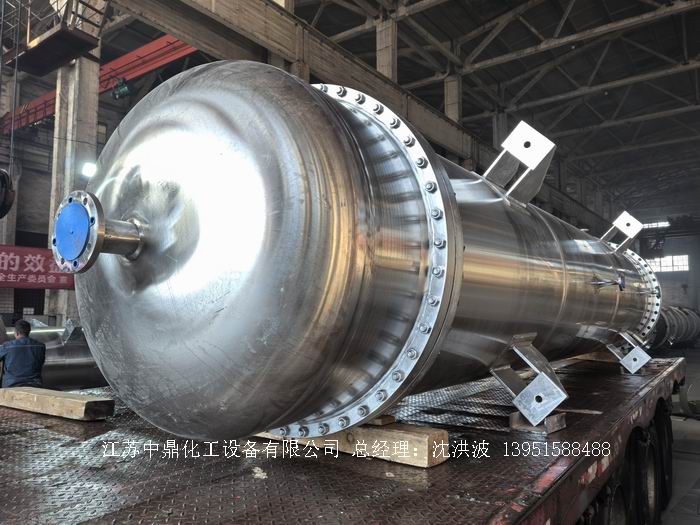

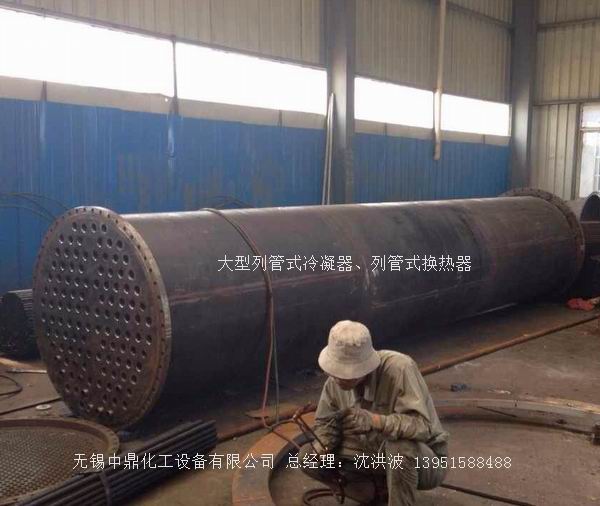

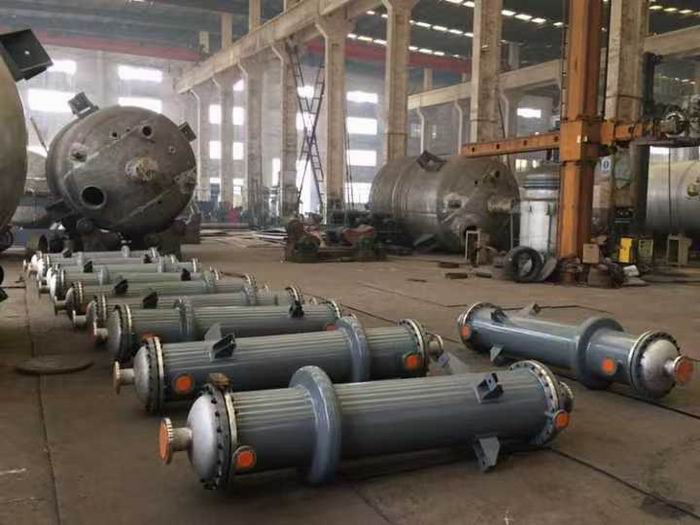

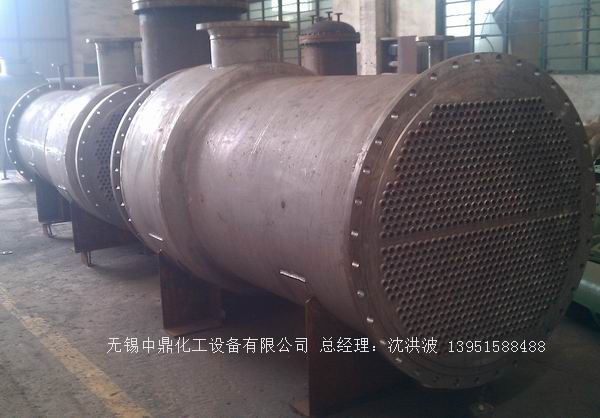

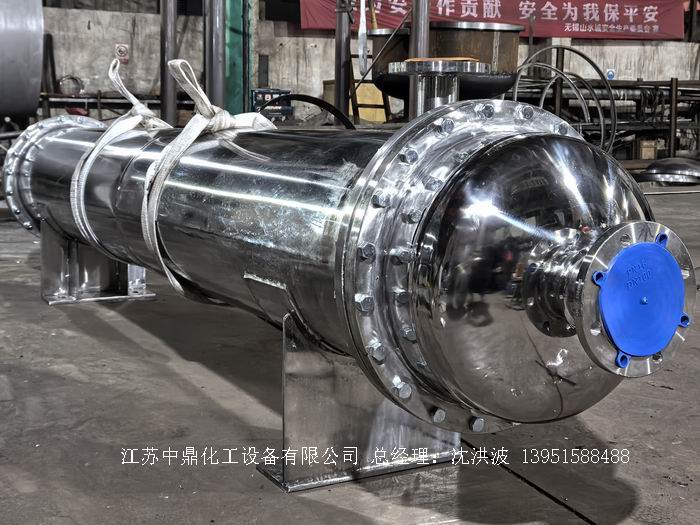

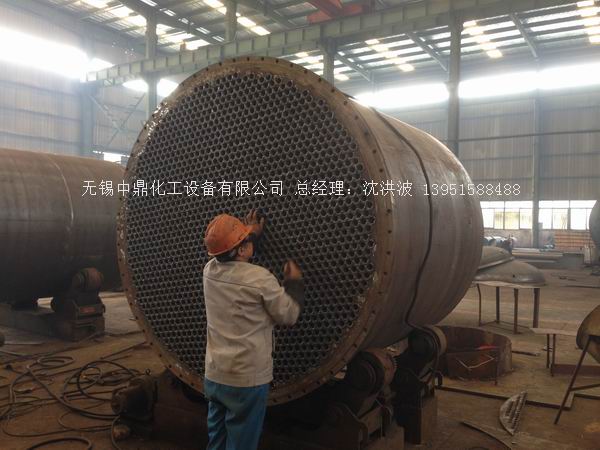

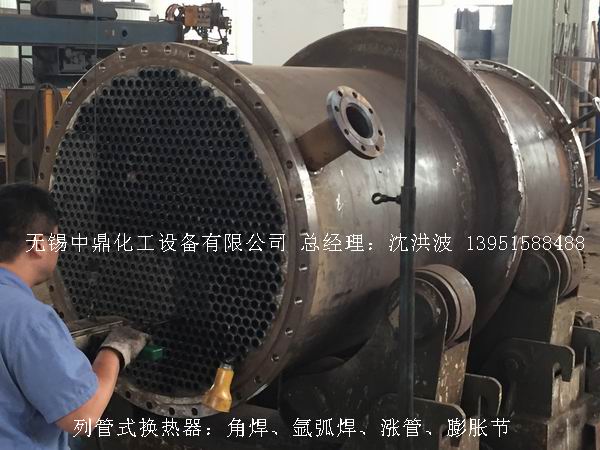

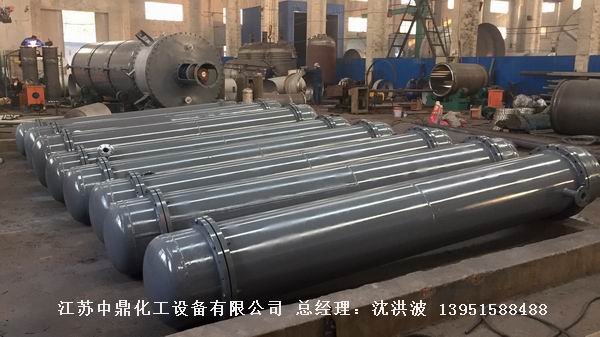

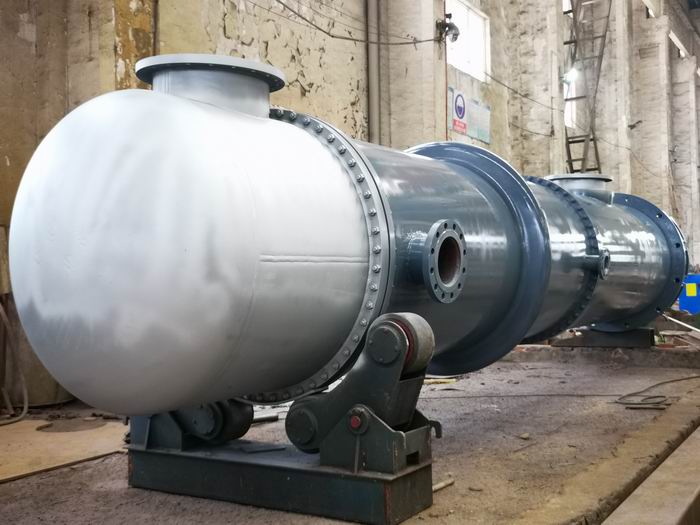

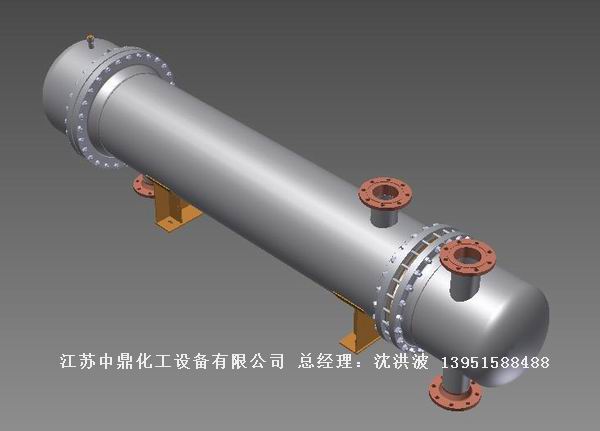

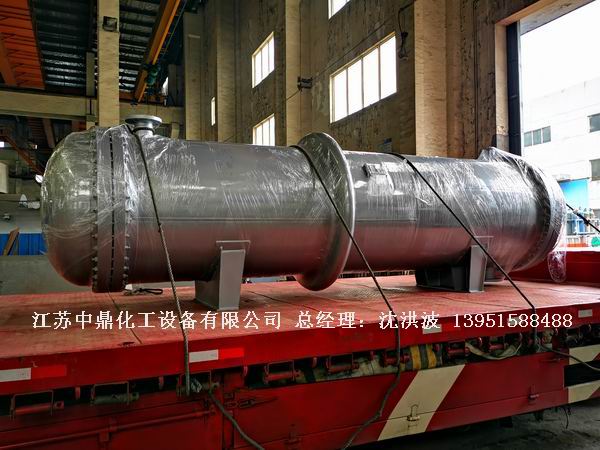

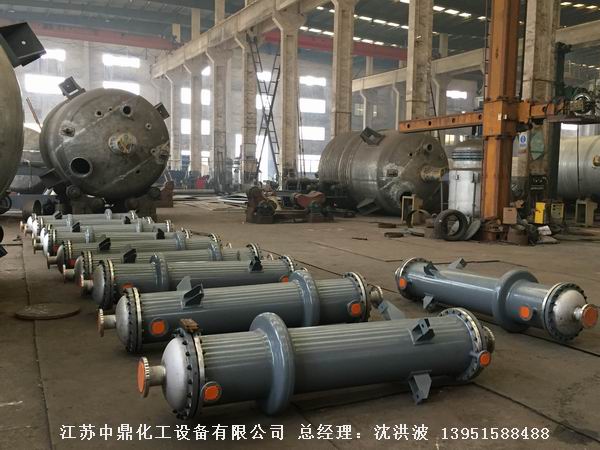

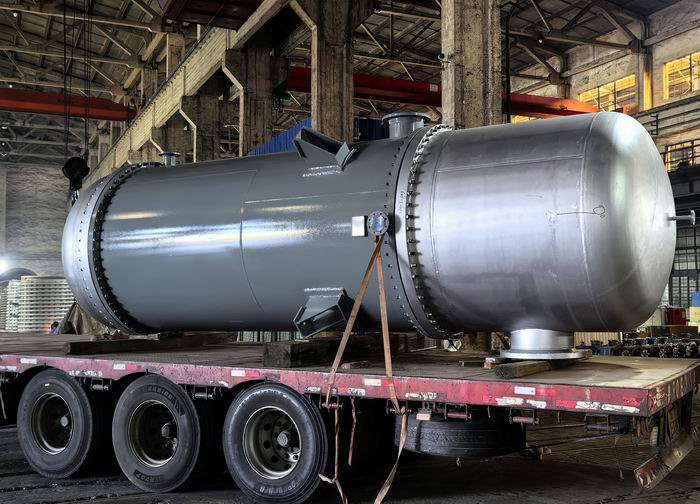

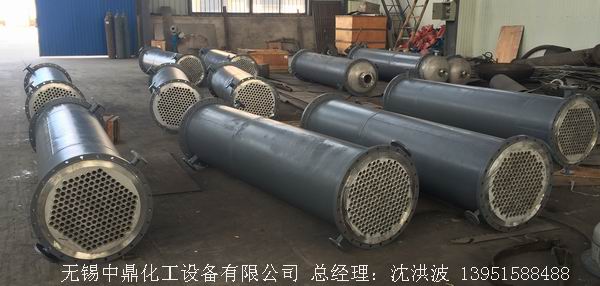

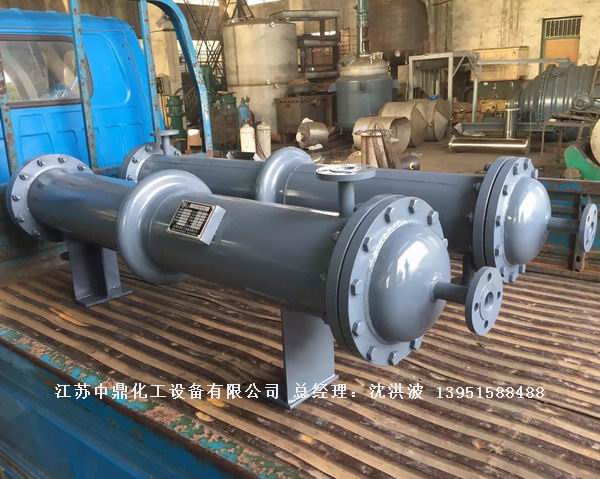

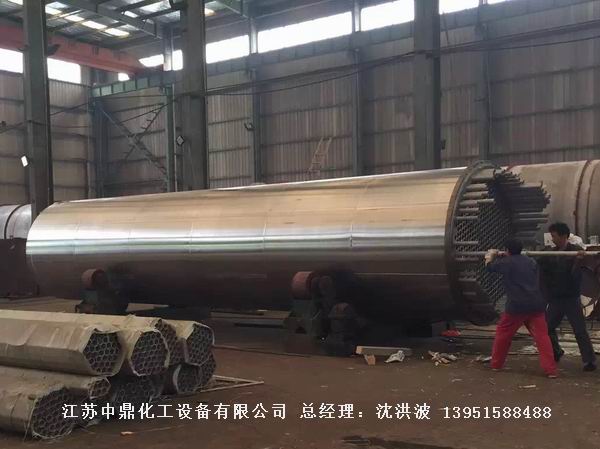

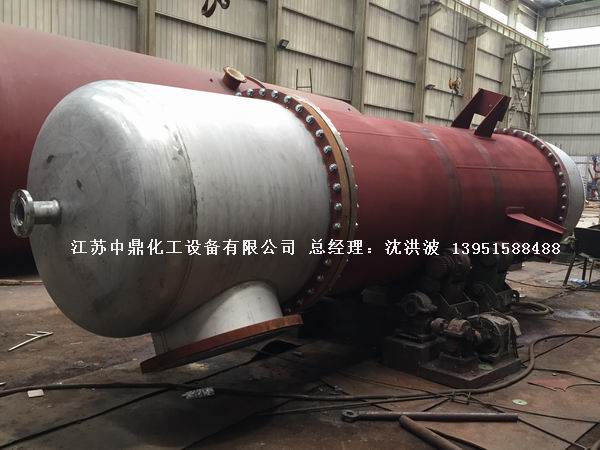

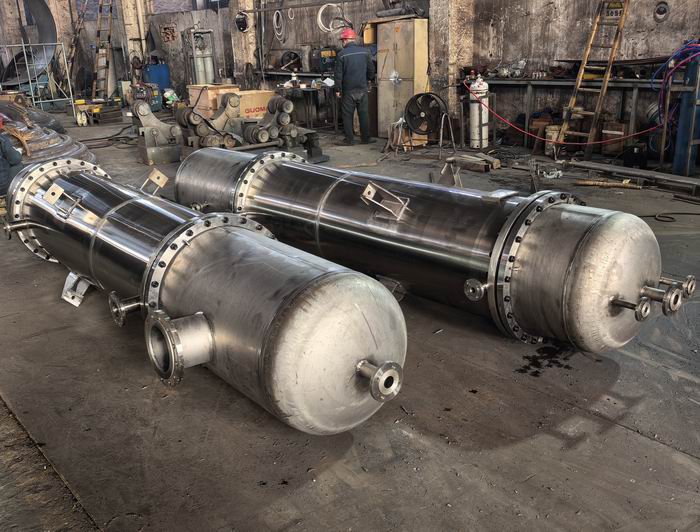

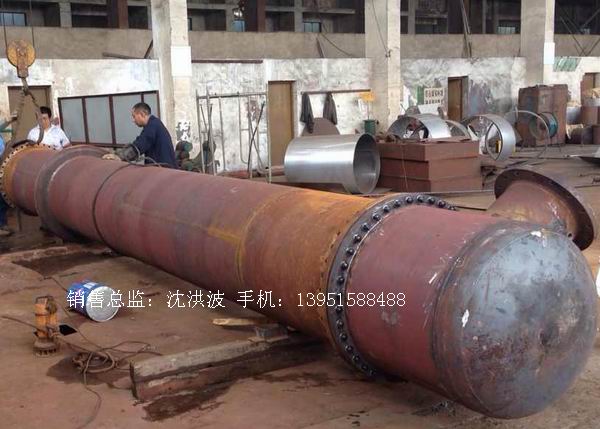

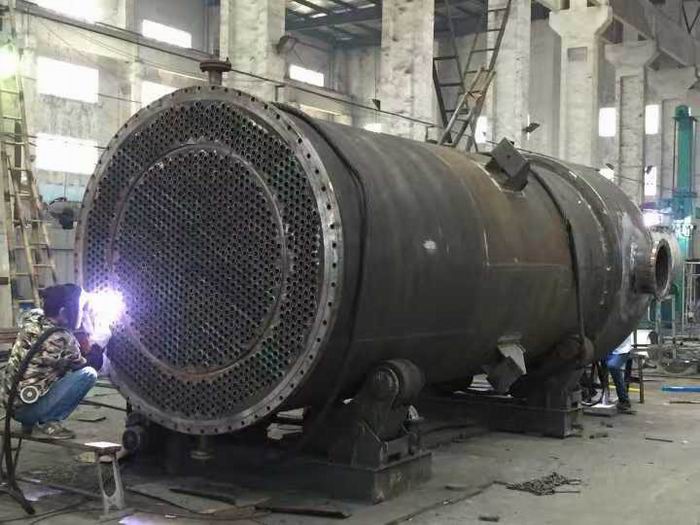

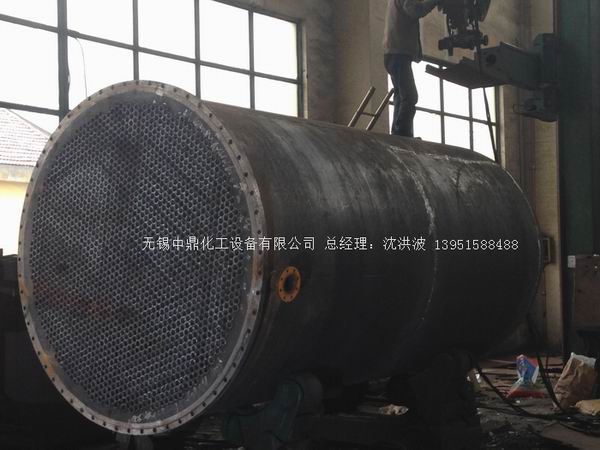

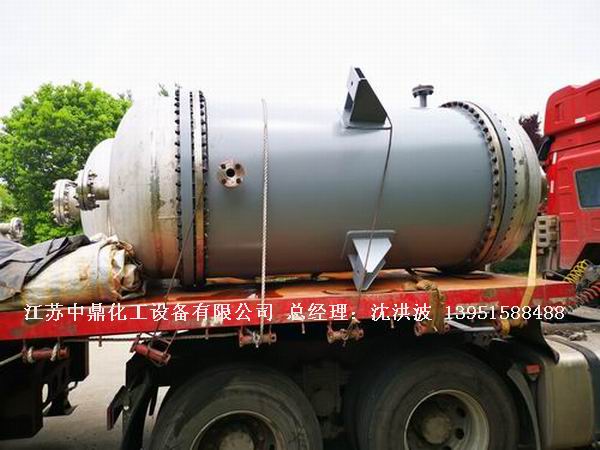

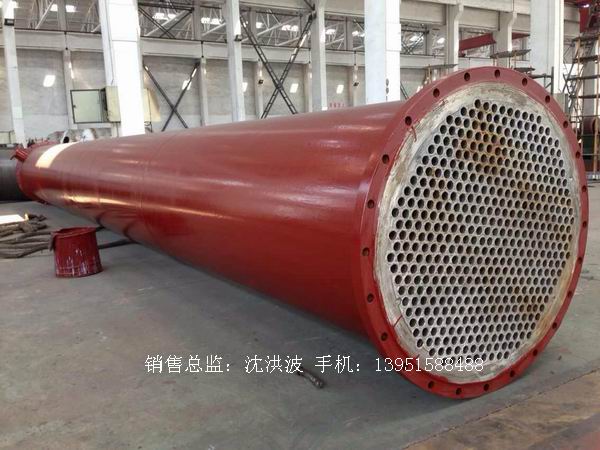

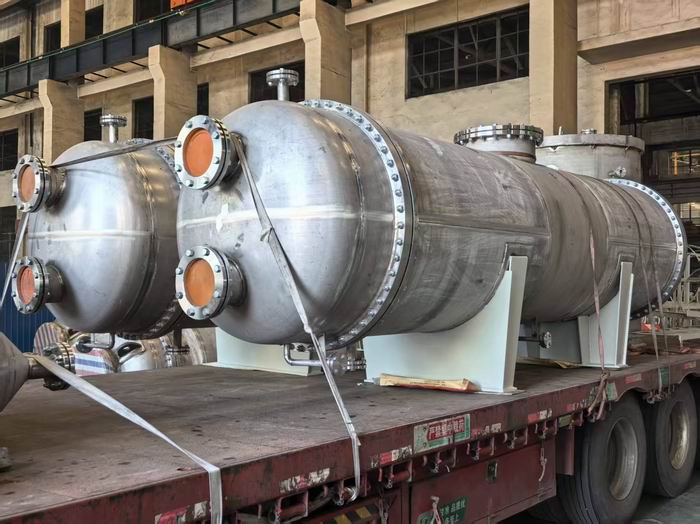

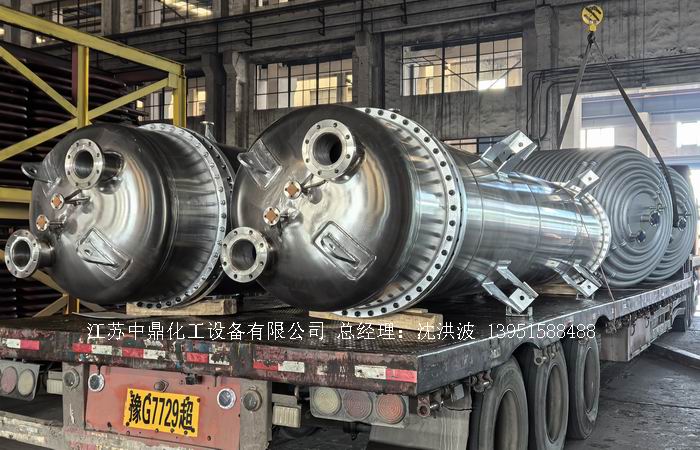

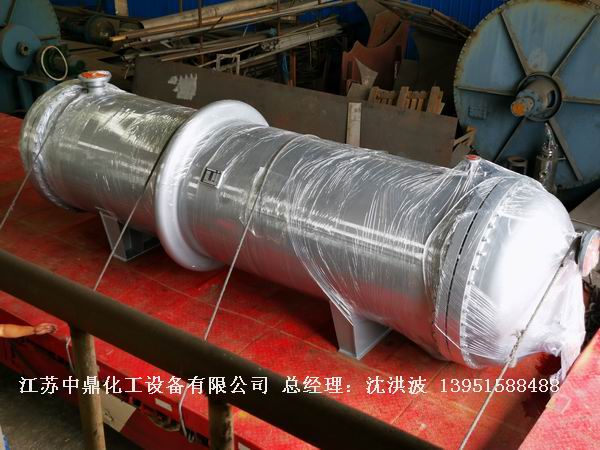

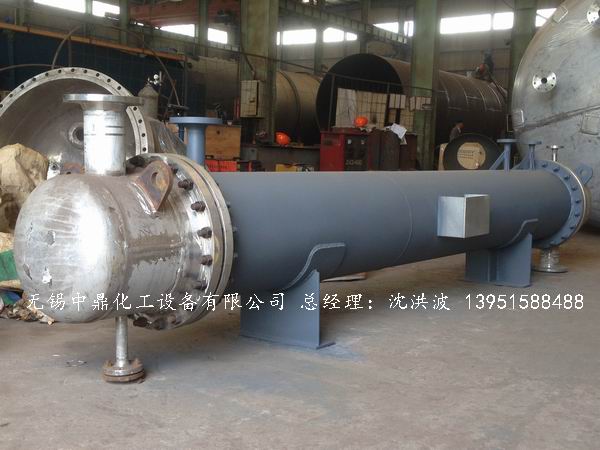

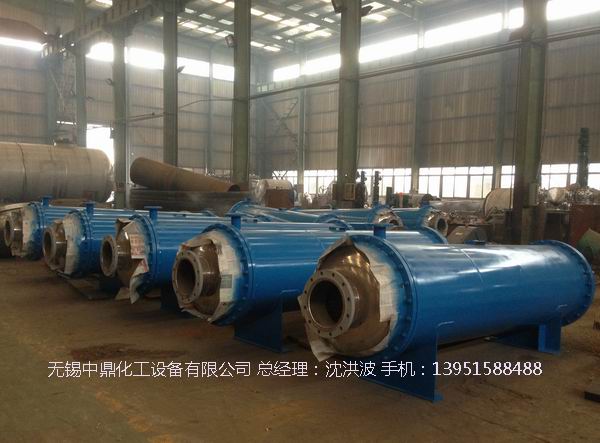

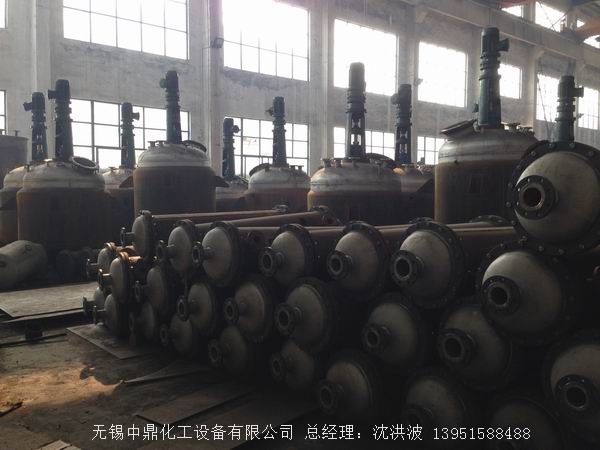

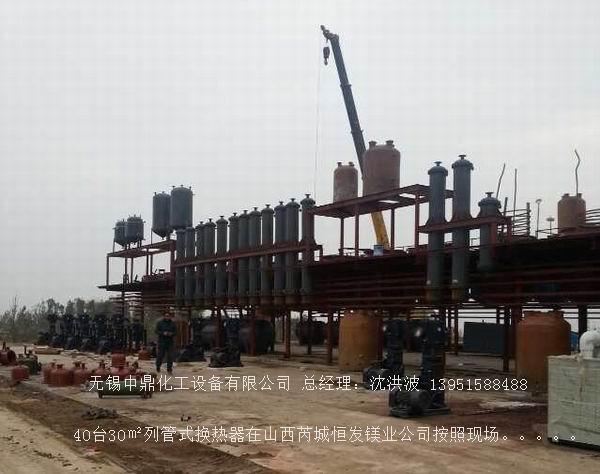

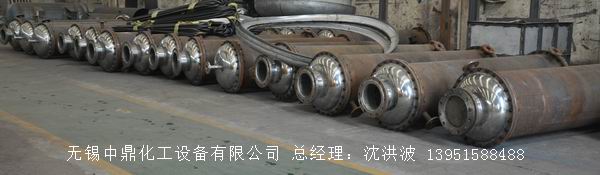

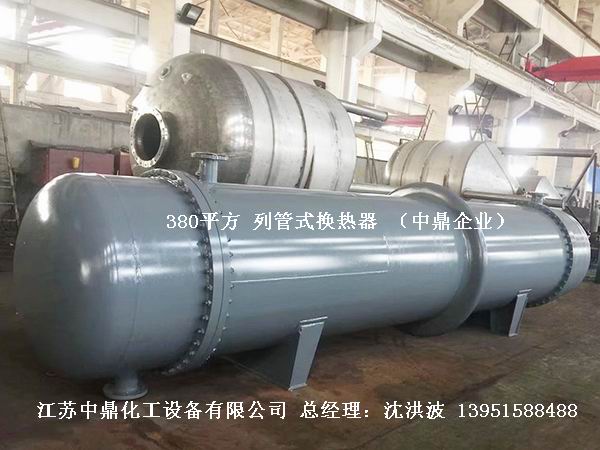

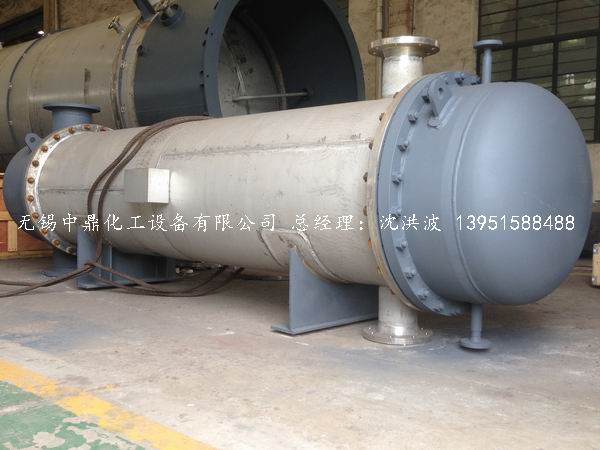

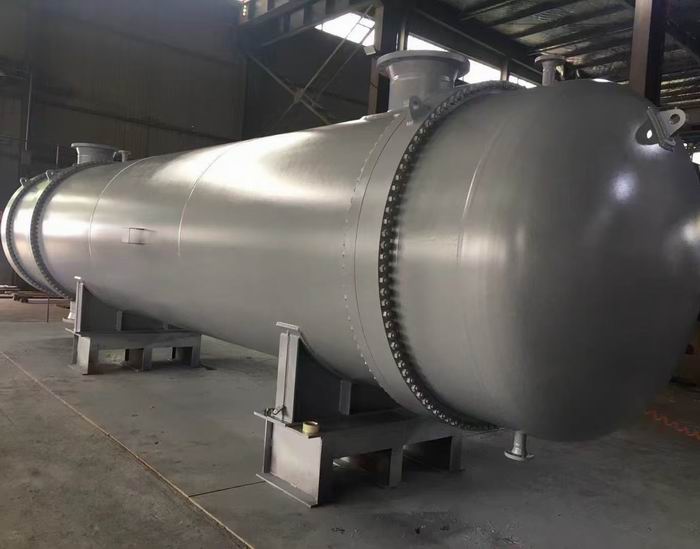

列管式換熱器  列管冷凝器：

列管式換熱器:又稱管殼式換熱器,其中固定管板式換熱器是應用較廣泛的結構形式之一,是工業傳熱、冷卻、冷凝、加熱的核心設備,廣泛用于石油、化工、冶金、醫藥、食品等行業.

一、工作原理：列管式換熱器屬于間壁式換熱器，通過管壁實現兩種介質之間的熱量傳遞，互不混合。

1. 兩種溫度不同的流體，分別在管程（管束內部）和殼程（管束外部殼體空間）流動；

2. 高溫流體通過管壁將熱量傳遞給低溫流體，實現加熱、冷卻、冷凝、余熱回收；

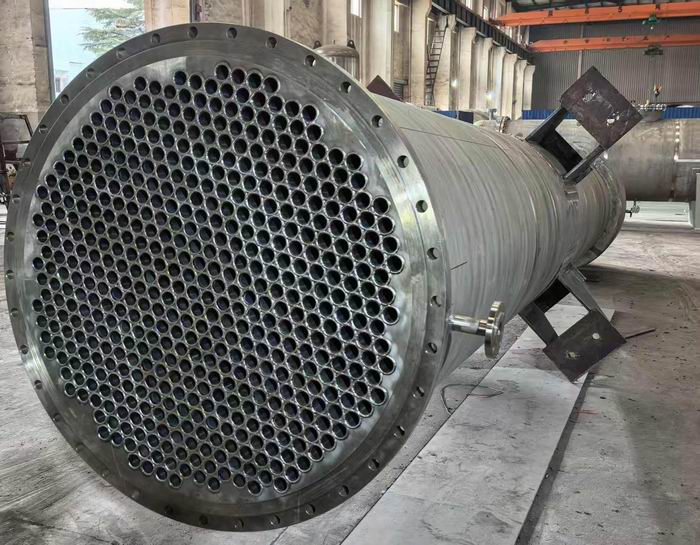

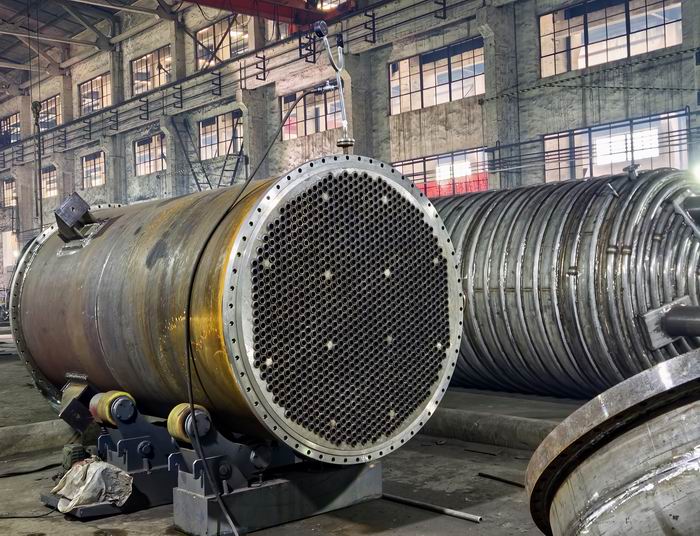

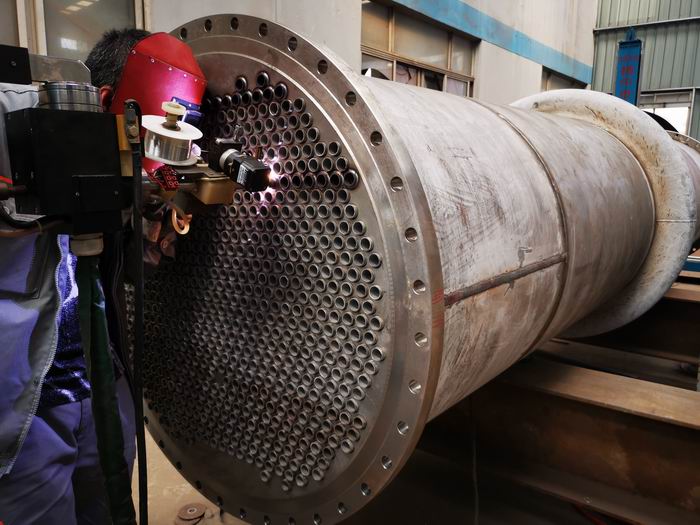

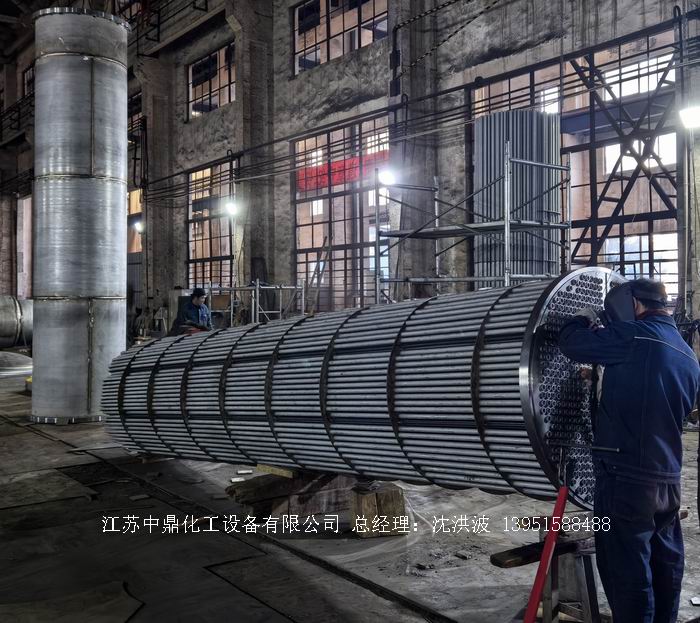

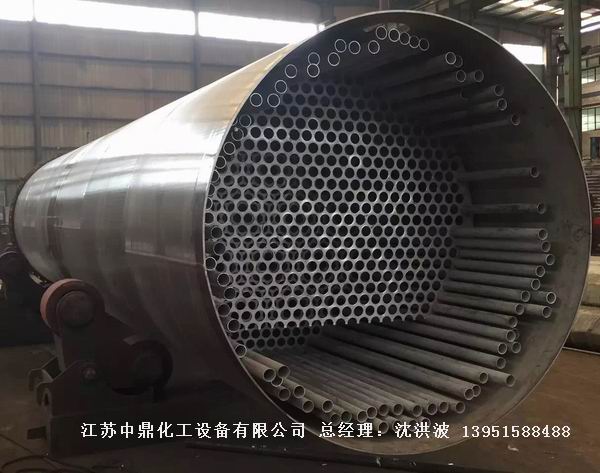

3. 固定管板式結構中，管束兩端直接固定在管板上，結構簡單、傳熱效率穩定。

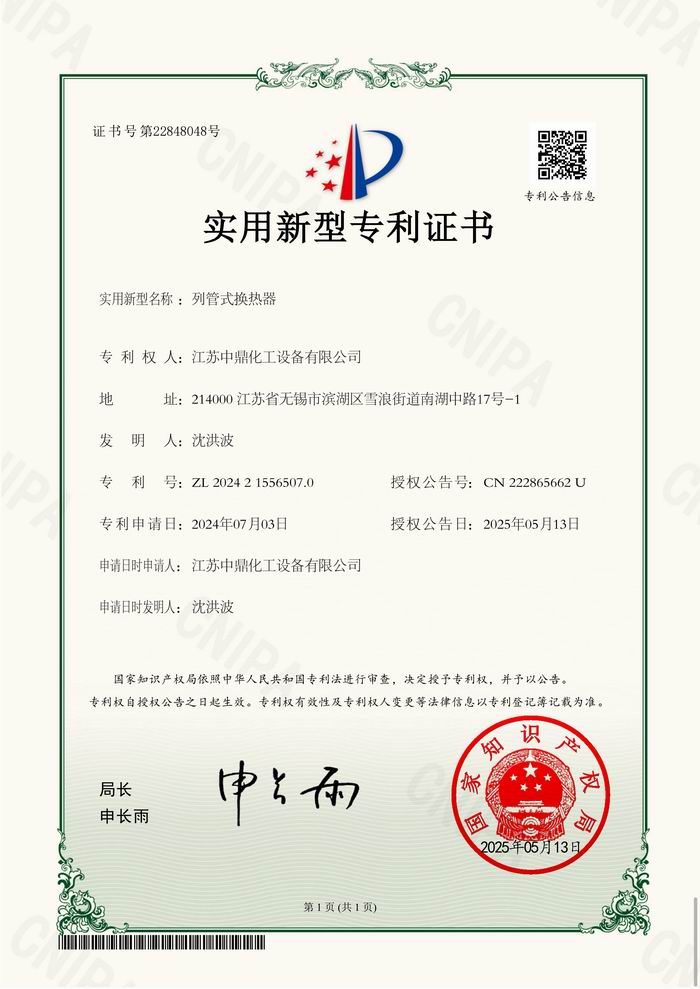

江蘇中鼎化工設備有限公司 已成功申請 實用新型專利申請：“列管式換熱器” 專利號：ZL202421556507.0

二、結構特點：

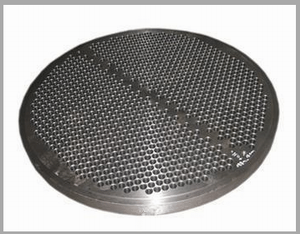

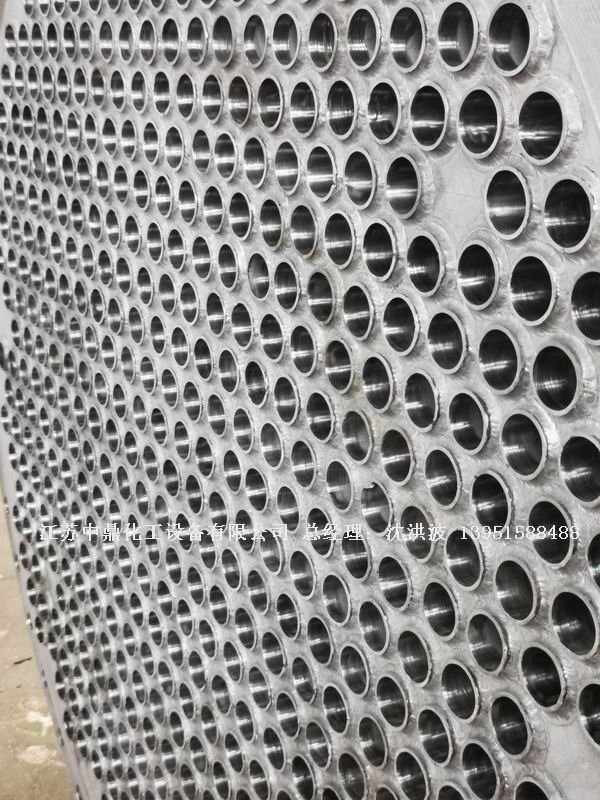

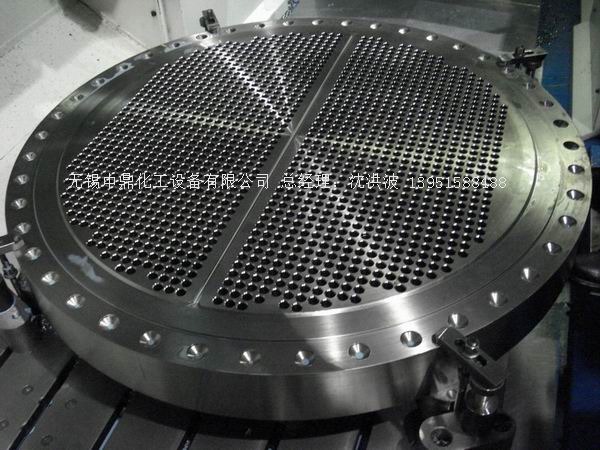

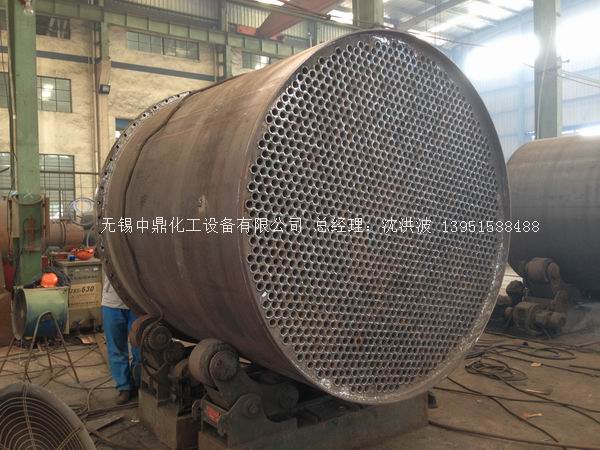

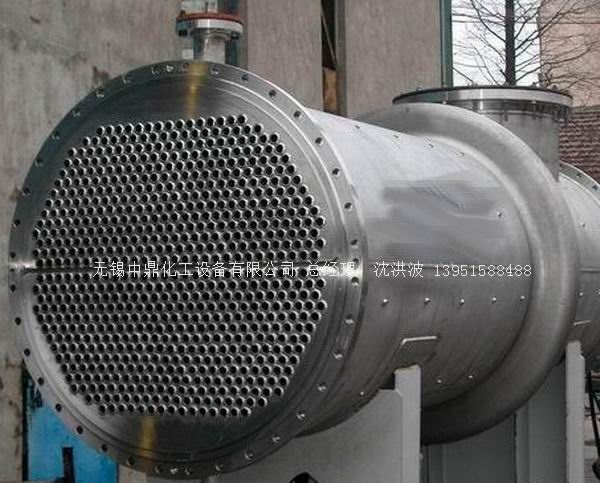

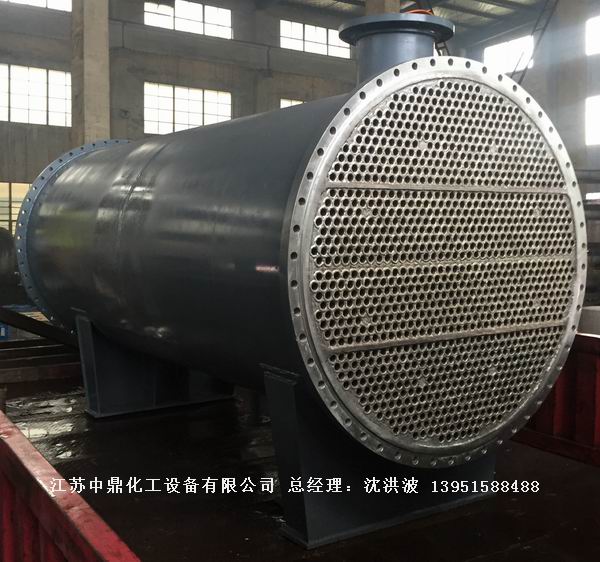

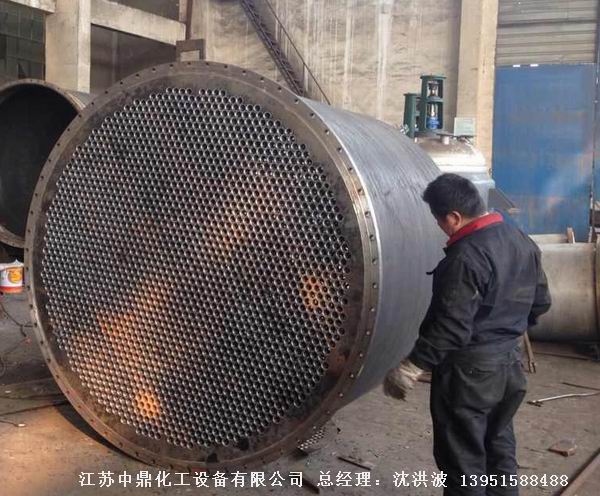

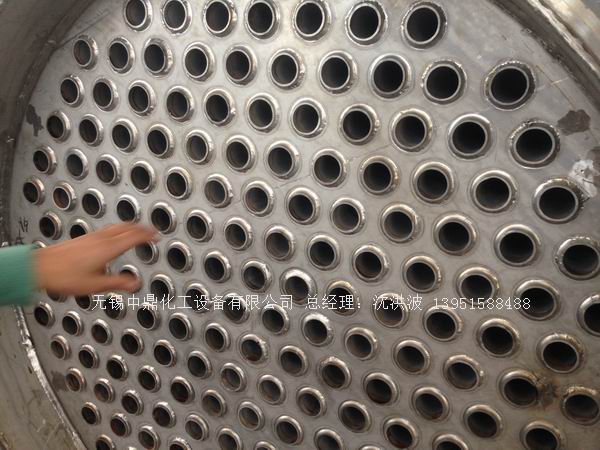

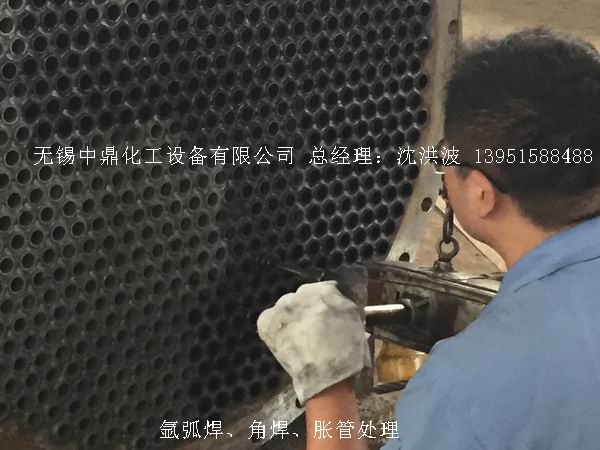

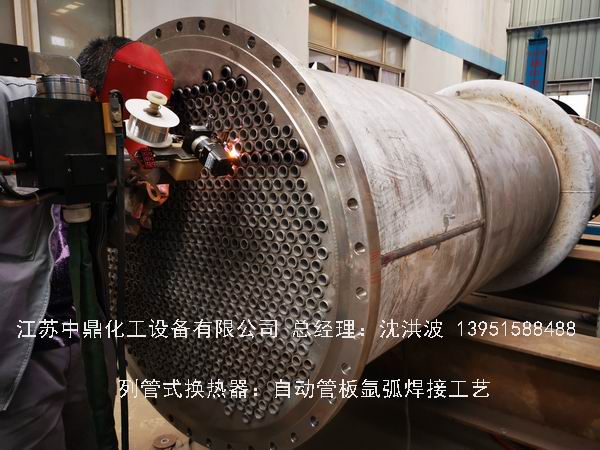

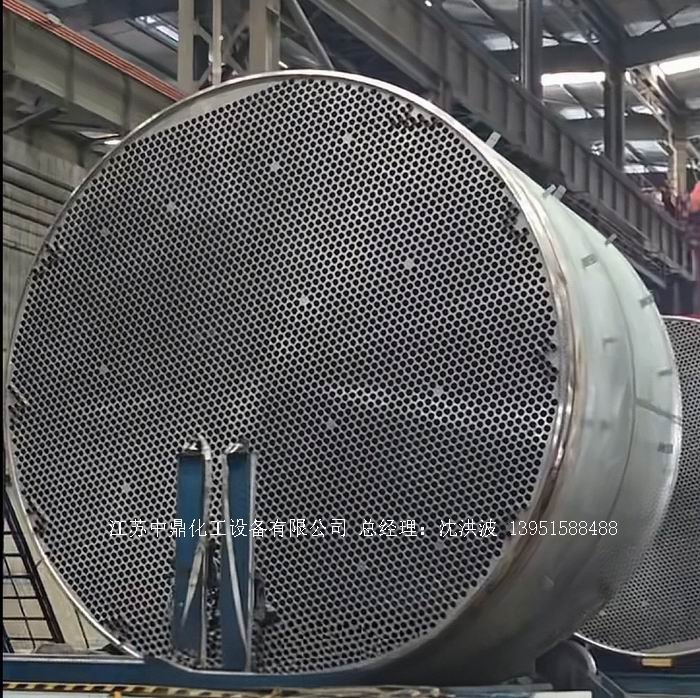

1. 固定管板結構:  兩端管板與殼體直接固定，結構簡單、造價低、檢修方便，是化工行業最常用的標準結構。

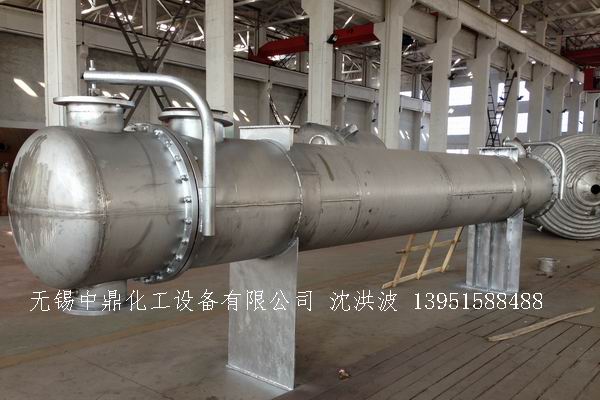

2. 列管布置:  設備垂直安裝，占地小、便于液體自流、排氣排液順暢，適合有氣相、易結垢、含少量顆粒的工況。

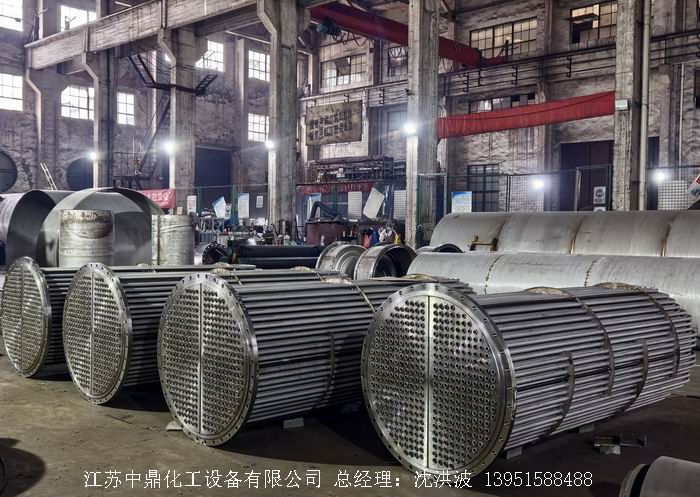

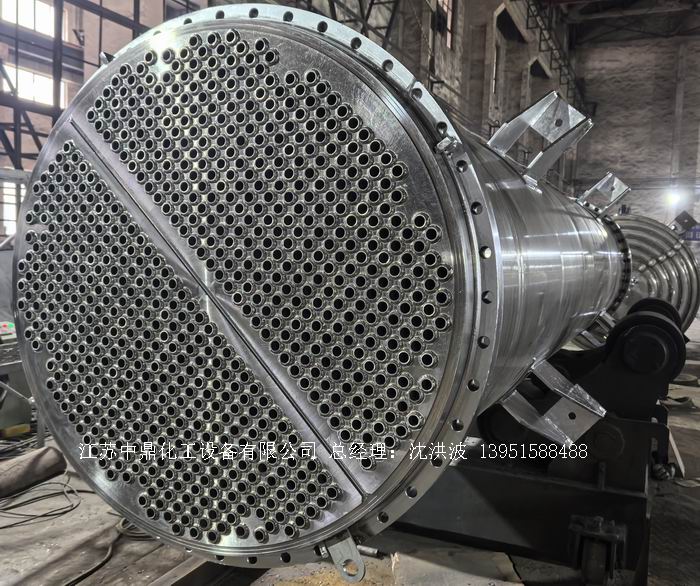

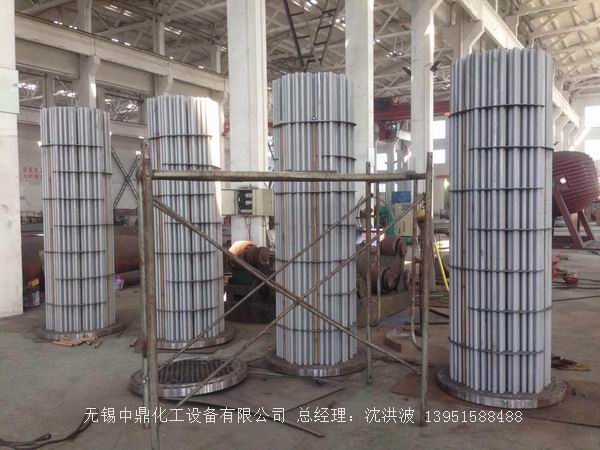

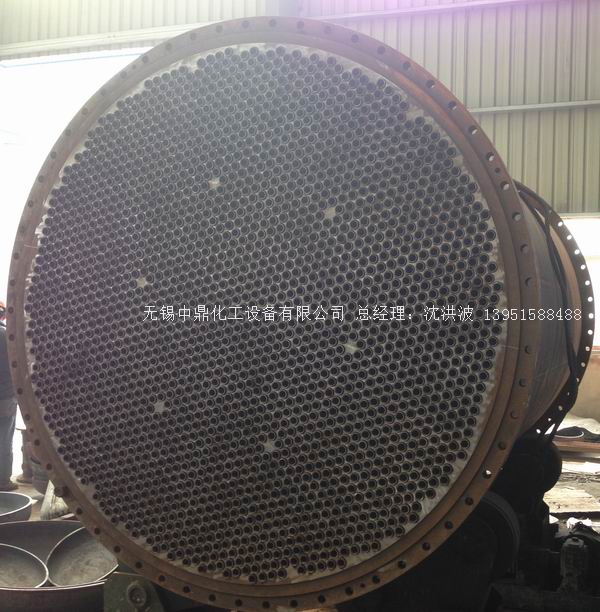

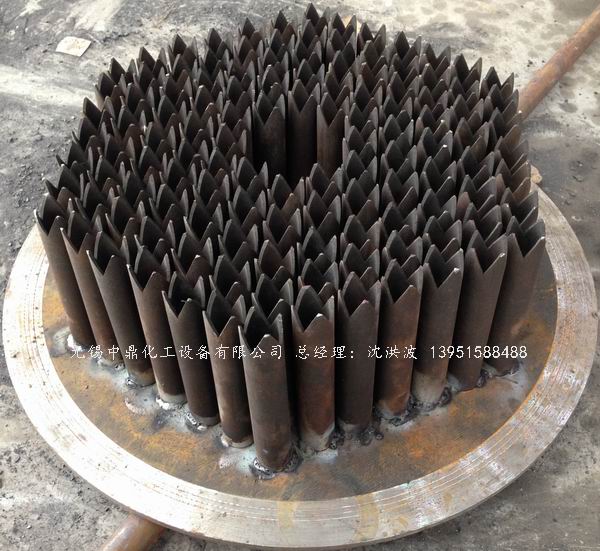

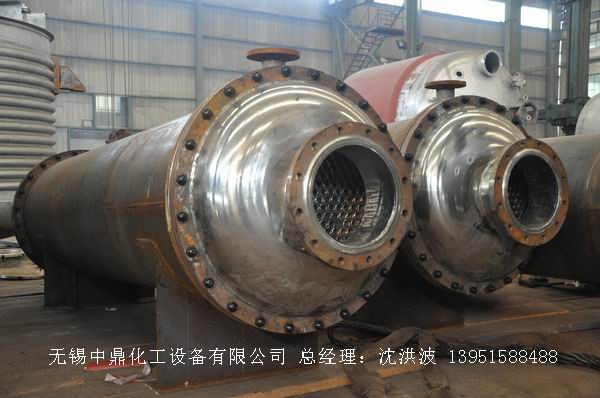

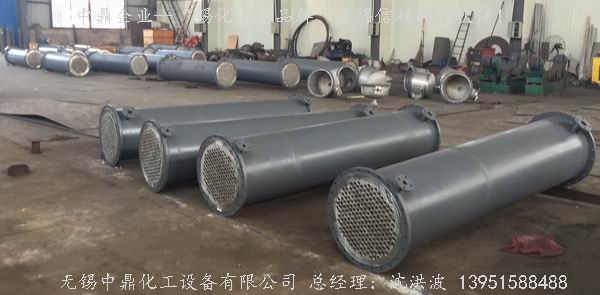

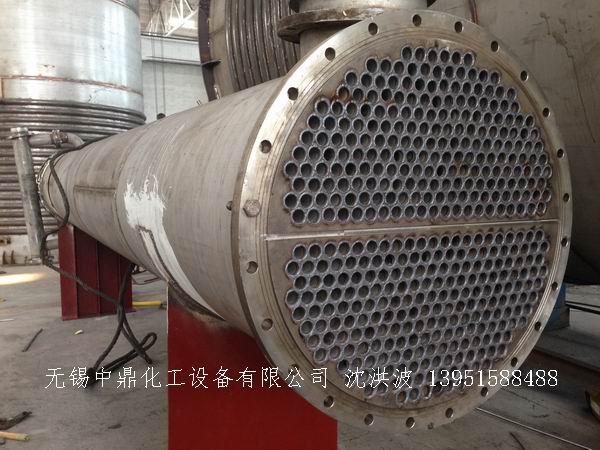

3. 換熱管密集排布:  換熱面積大、傳熱效率高，可根據工況選用碳鋼、不銹鋼、雙相鋼、鈦材等材質。

4. 密封性好:  管程與殼程完全隔離，無串液風險，適合易燃、易爆、腐蝕性、潔凈介質。

5. 承壓能力強:  可適應中高壓工況，運行穩定、使用壽命長。

三、適用行業與場景：

1. 石油化工：原油加熱、油品冷卻、工藝流體換熱、冷凝；           2. 精細化工/化工設備：反應物料冷卻、溶劑回收、蒸汽冷凝；

3. 制藥行業：藥液加熱冷卻,蒸餾水制備、無菌換熱；              4. 食品飲料：糖漿、乳品、飲料的加熱、殺菌、冷卻；

5. 電力/熱力：余熱回收,循環水冷卻、蒸汽換熱；                6. 冶金/暖通：工業冷卻系統、余熱利用、中央空調換熱；

7. 環保/水處理：廢水余熱回收、污水加熱、蒸發系統配套。

四、主要優勢：

1. 傳熱效率高：結構成熟，流道設計合理，換熱系數穩定；           2. 適用范圍廣：可用于高溫、高壓、大流量工況；

3. 結構可靠：制造工藝成熟，運行穩定、故障率低；               4. 成本適中：相比板式、螺旋板式，造價更低、維護方便；

5. 材質選擇靈活：可選用碳鋼、不銹鋼、鈦材、雙相鋼等，耐腐蝕性強；   6. 規格可定制：從小型到大型工業裝置均可非標設計。

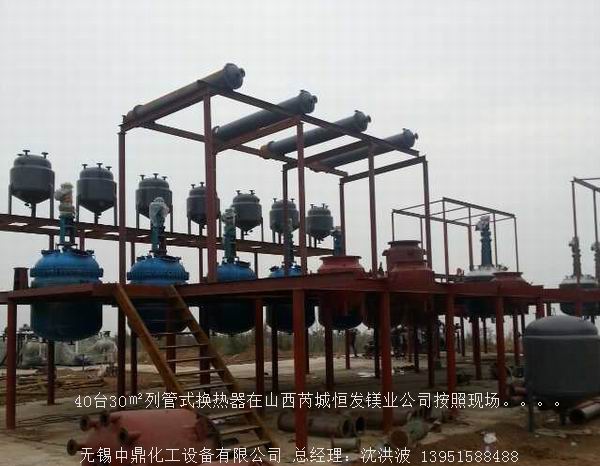

五、列管式換熱器用途：

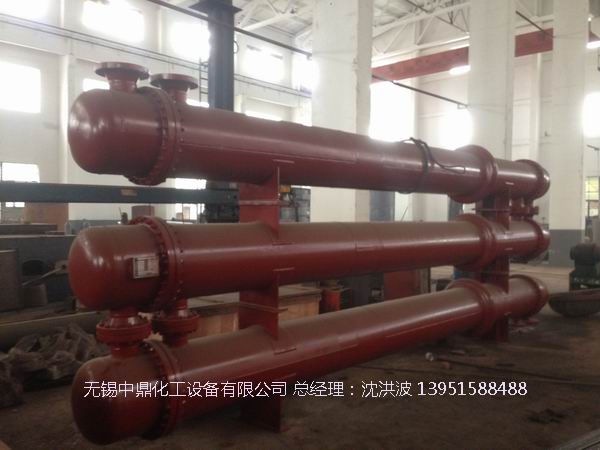

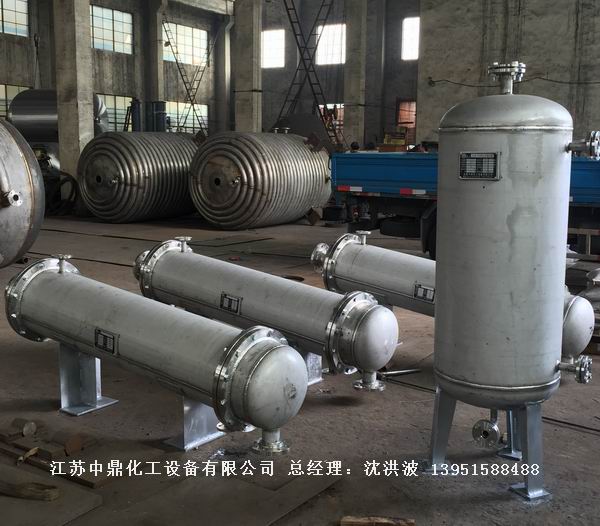

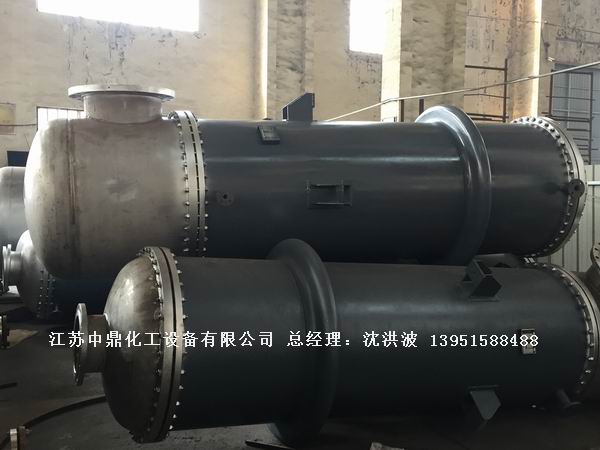

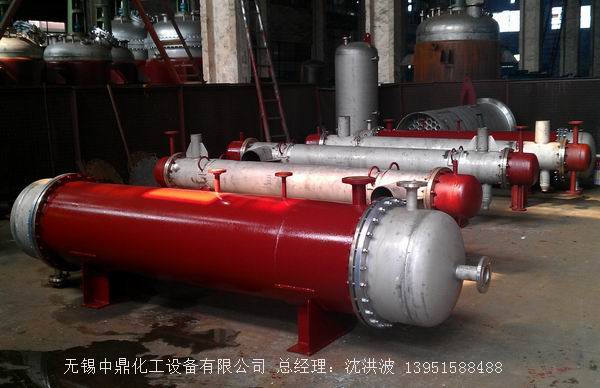

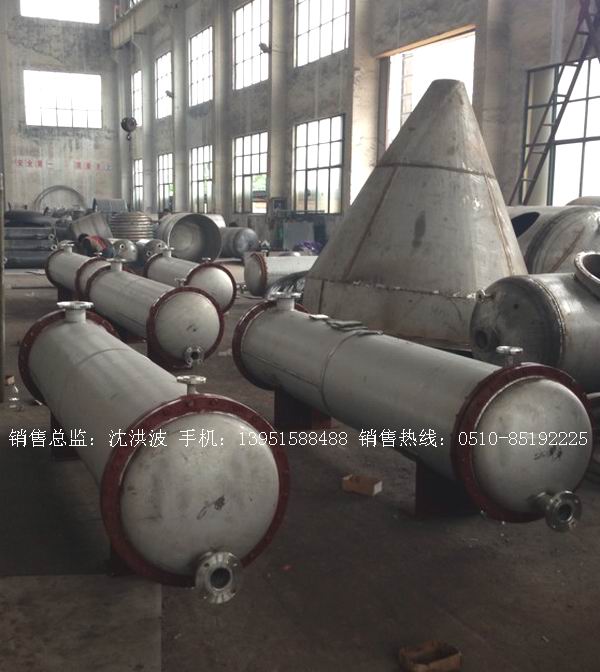

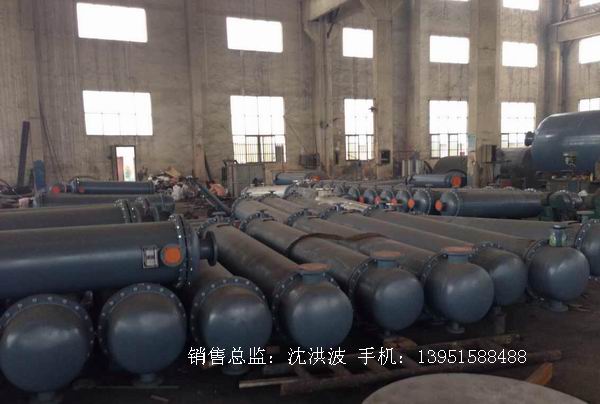

列管式冷凝器是一種高效、常用的換熱設備。它適用于化工、石油、醫藥、食品、輕工等行業。

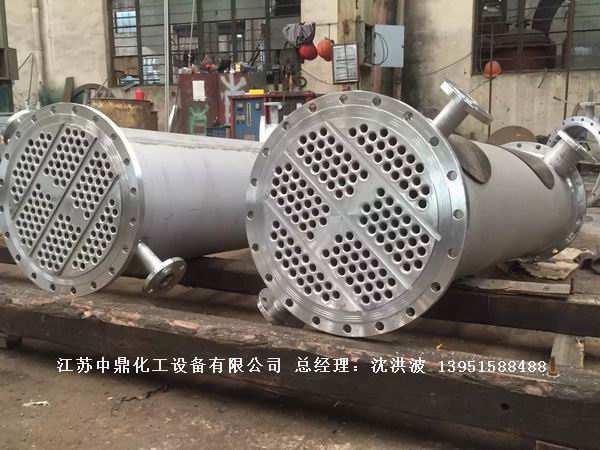

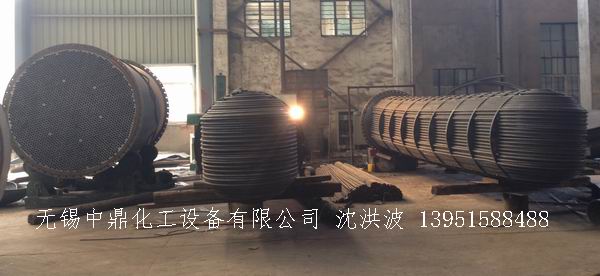

結構與特點：1，按形式分固定管板式換熱器、浮頭式換熱器、U型管式換熱器。  2，按結構分為單程、雙管程和多管程。

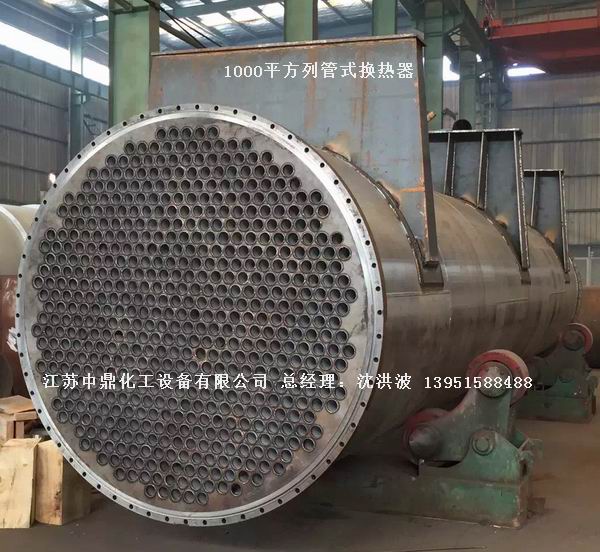

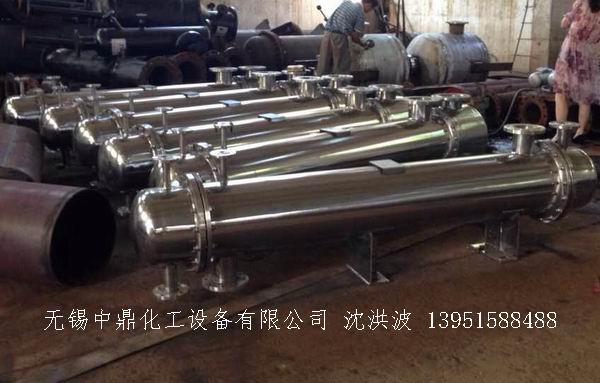

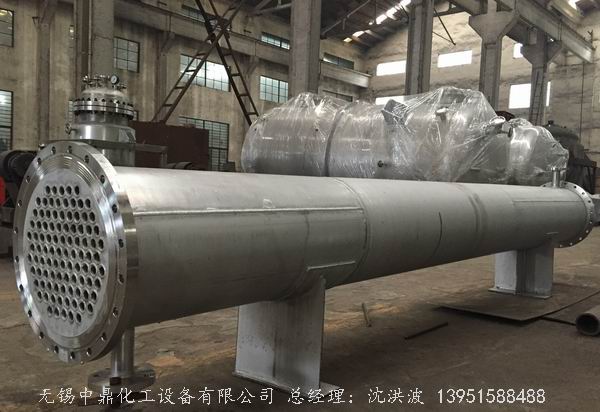

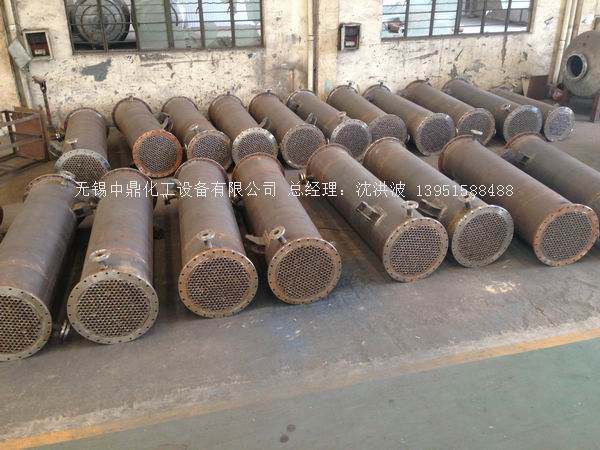

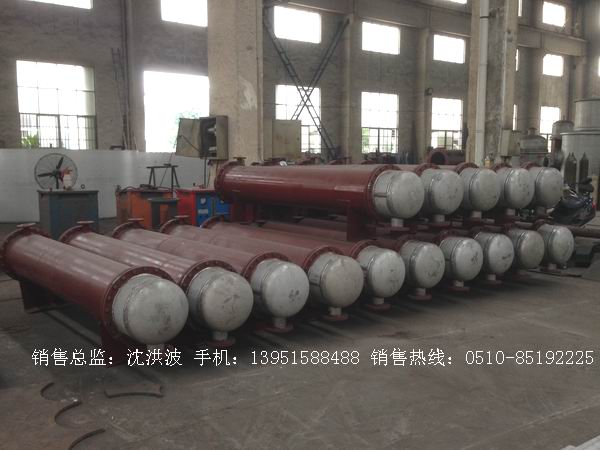

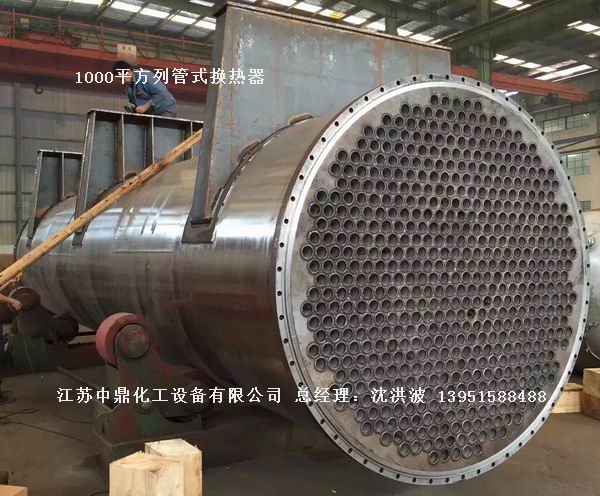

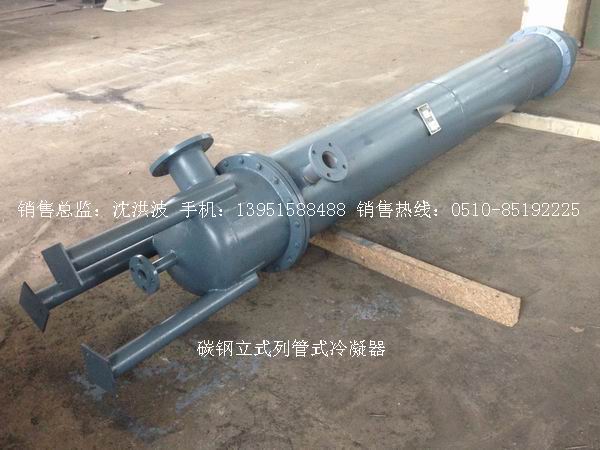

                          3，按材質分為碳鋼列管式冷凝器和不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝器三種款式。  4，傳熱面積0.5~1300m2可以根據用戶需要定制。

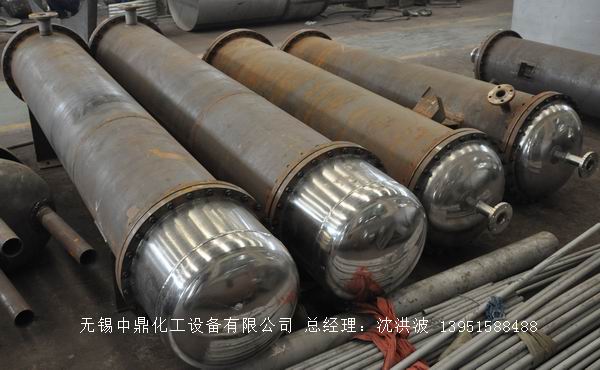

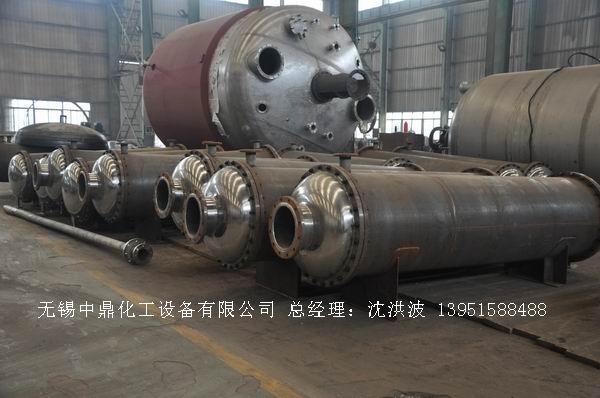

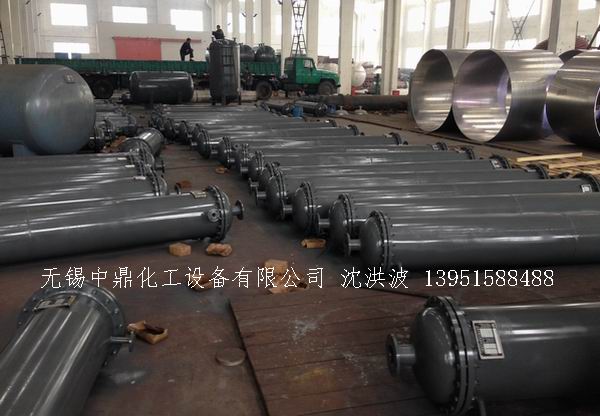

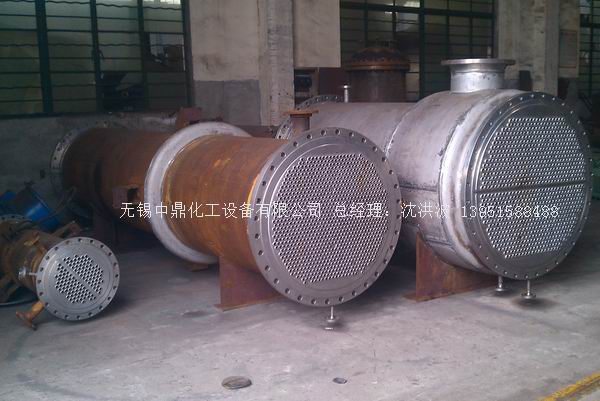

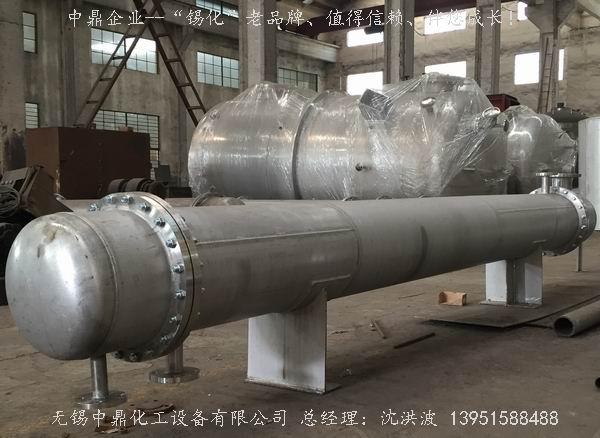

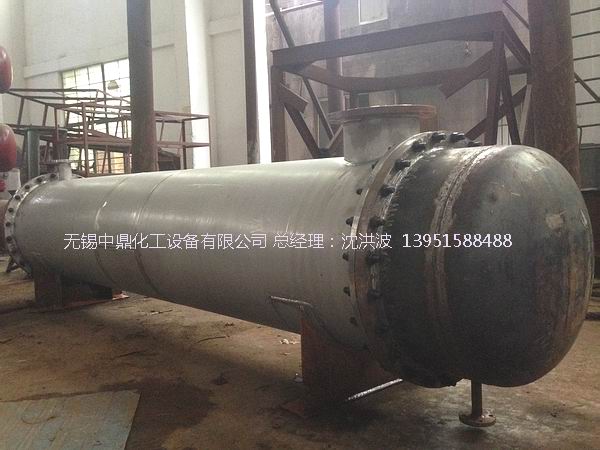

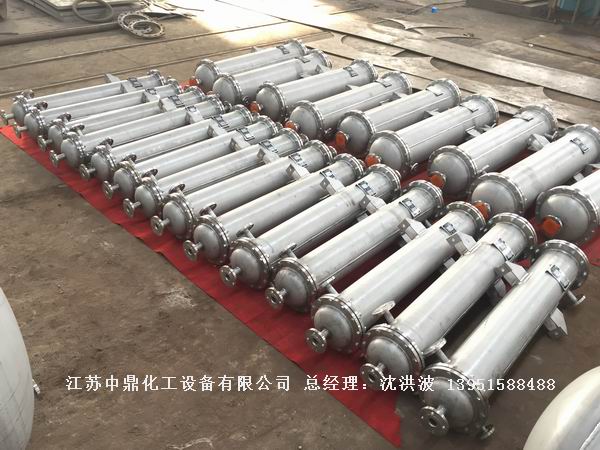

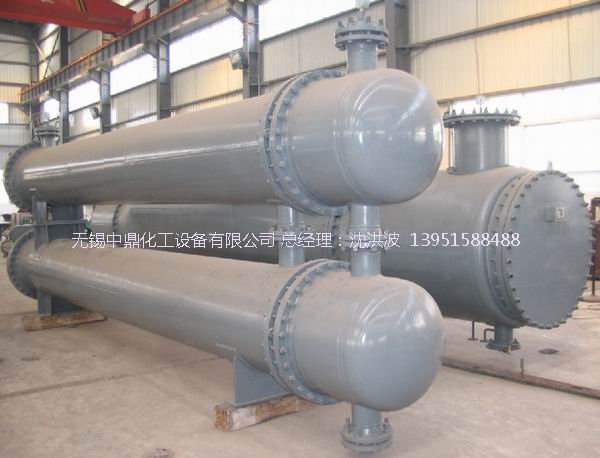

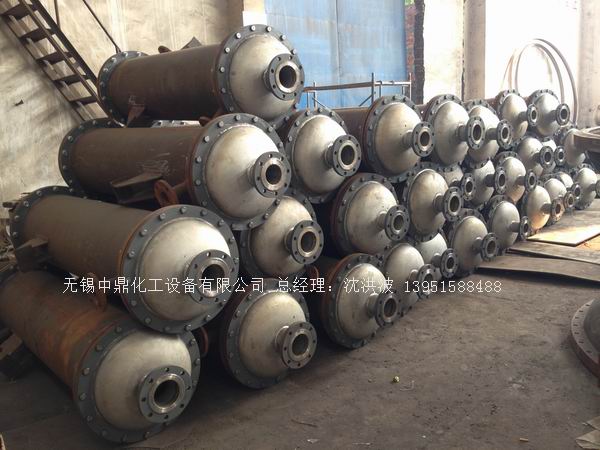

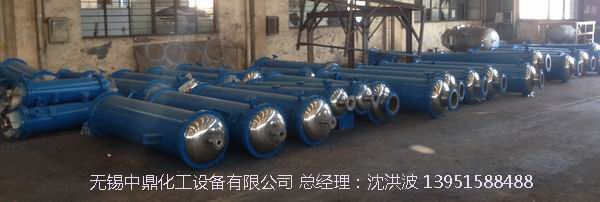

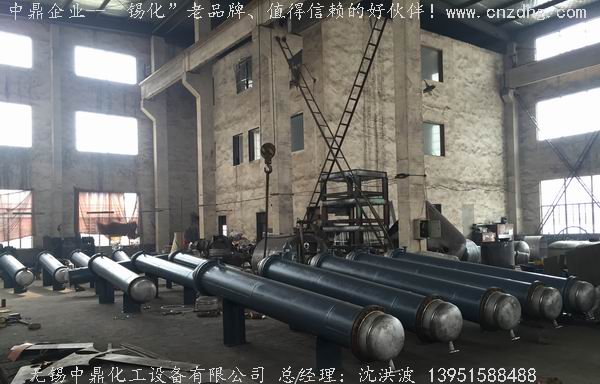

江蘇中鼎化工設備有限公司：“錫化”商標！本廠生產的列管式冷凝器，分為碳鋼列管式冷凝器和不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝器三種款式。

其規格有0.5、1、2、10、15、20～1000（m2）等同冷凝面積的規格品種。

六、適用場景總結

固定管板式列管式換熱器最適合；

1、介質相對清潔、不易結垢；         2、中高溫、中高壓工況；

3、要求穩定可靠、維護成本低；        4、大批量、連續化生產的工業換熱需求；

列管式換熱器選型：按7步走，兼顧工藝、結構、壓降、材料與經濟性，附工程經驗值。

一、先明確核心工藝參數：（必給）

1、冷熱流體：名稱、組分、相態（液/氣/冷凝/沸騰）;          2、流量：m3/h、kg/h;

3、溫度：進/出口溫度  t1/t2、T1/T2                        4、壓力：工作壓力、設計壓力、允許壓降;

5、物性：密度、粘度、導熱系數、比熱、污垢熱阻;           6、工況：是否高壓、高溫、腐蝕、易結垢、大溫差;

二、選結構型式（按溫差與清洗）

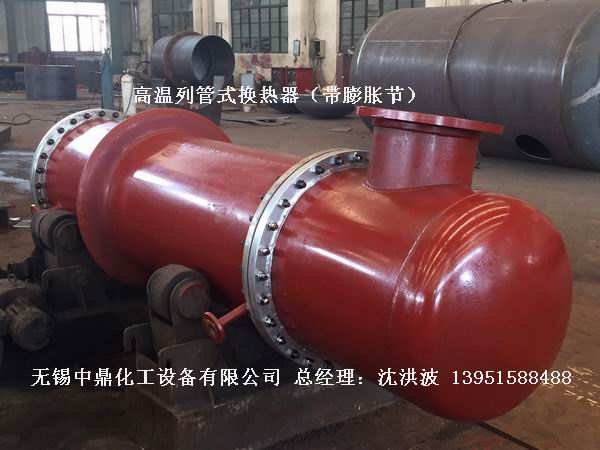

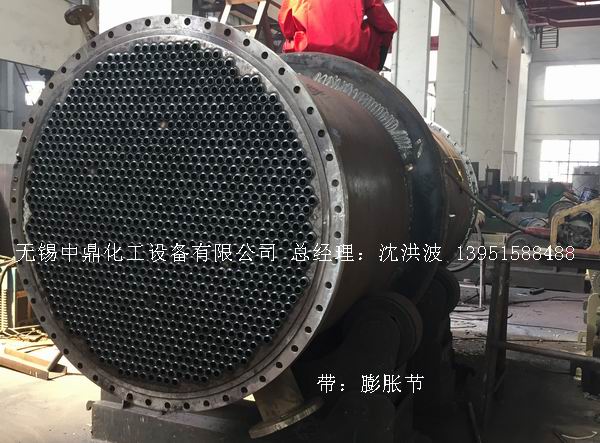

1、固定管板式：溫差＜50℃、殼程清潔、造價低；溫差大需加膨脹節;

2、浮頭式：溫差大、易結垢、可抽芯清洗；適合高壓/腐蝕，價高;

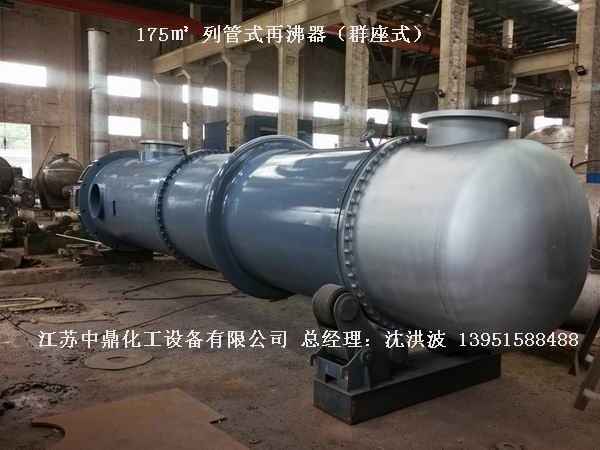

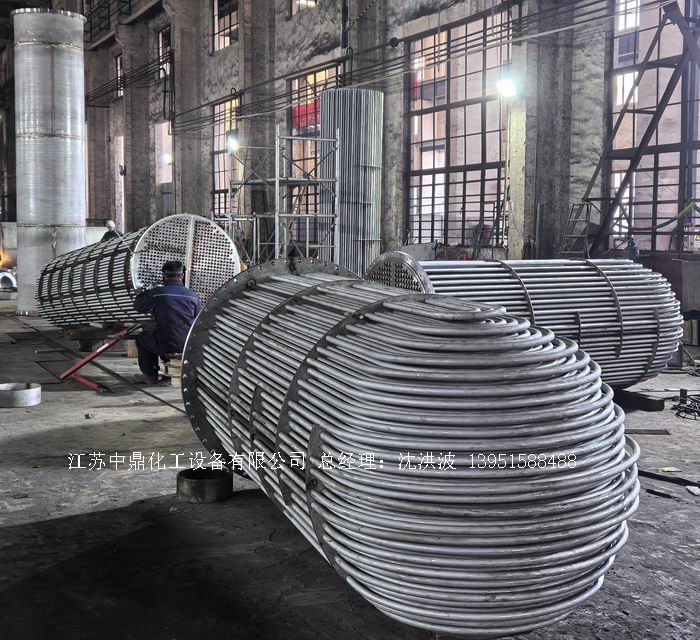

3、U形管式：溫差大、管程可拆、殼程難清洗；適合冷凝器/重沸器;

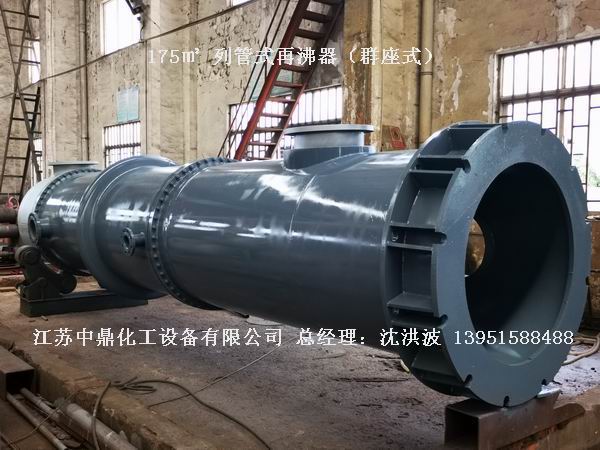

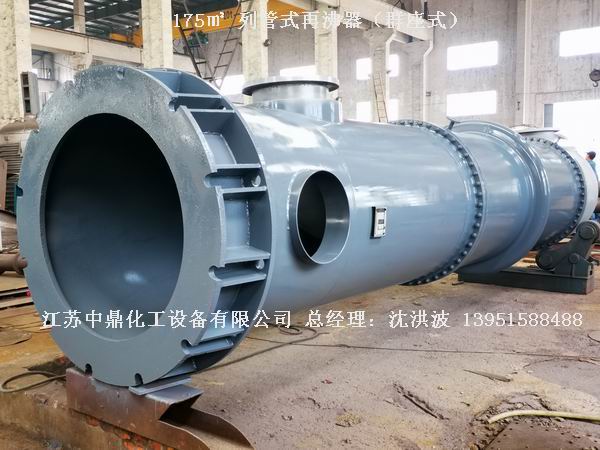

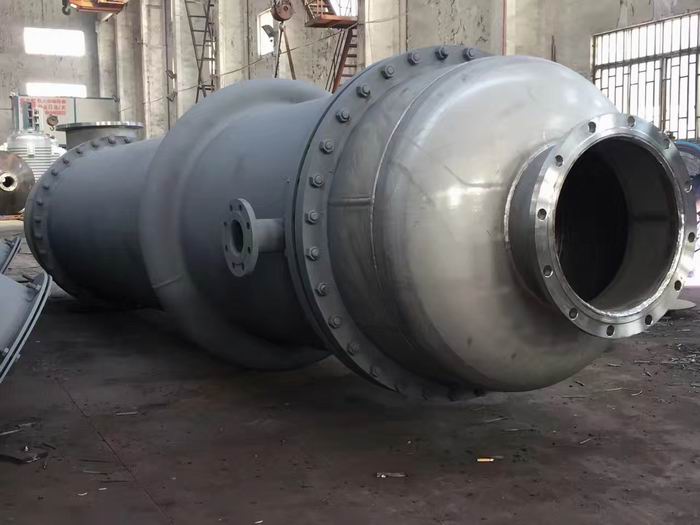

4、釜式重沸器：帶蒸發空間，專用于塔底再沸;

三、分配管程/殼程（關鍵）

1、管程走：腐蝕性、高壓、易結垢、清潔要求高、流量小、需多程;    2、殼程走：高粘度、蒸汽冷凝、流量大、低壓、需強化湍流;

3、流速參考：液體1–3m/s；氣體5–15m/s（防振動+防結垢）

四、計算熱負荷與傳熱面積

1. 熱負荷Q：Q=W×c×Δt（無相變）；冷凝/沸騰用潛熱;             2. 對數平均溫差Δtm：逆流優先；校正系數F≥0.8，否則加殼程數;

3. 總傳熱系數K：經驗值初選（如水-油300–500 W/(m2·K)）;          4. 面積A：A=Q/(K×Δtm)；留10%–20%裕量（補償污垢）;

五、定幾何參數（工程常用）

1、管徑：φ19×2、φ25×2.5（標準） 2、管長：1.5/2/3/4.5/6m（標準化） 3、排列：三角形（傳熱優）；正方形（易清洗） 4、折流板：間距=殼徑1/5–1；切口20%–25%

5、長徑比：6–12（經濟區間）

六、核算壓降（必須滿足）

1、管程：≤40kPa；殼程：≤50kPa（液體）   2、氣體：5–20kPa；高粘度≤30kPa      3、壓降超標：調流速、管程數、折流板間距

七、選材料與安全

1、殼體：碳鋼Q235B（常壓）；不銹鋼/合金（腐蝕/高壓）  2、換熱管：304/316L、2205、鈦材（按腐蝕）

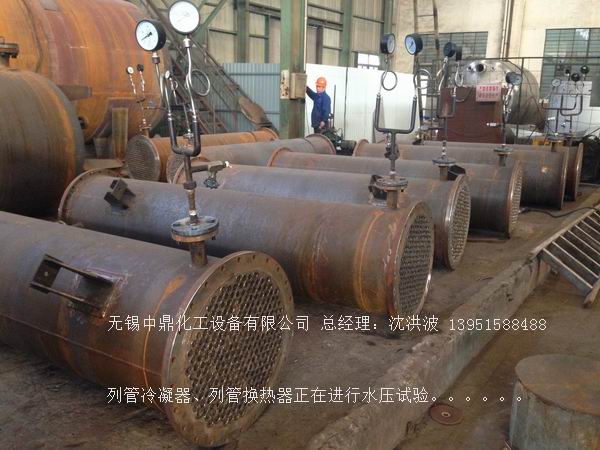

3、設計壓力：≥工作壓力；1.25倍液壓試驗            4、密封：墊片匹配溫度/介質

選型速記口訣：定參數→選型式→分配程→算面積→定結構→核壓降→選材料

歡迎查閱：江蘇中鼎化工設備有限公司 銷售網站，更多產品信息歡迎來電咨詢0510-85377888 我們會為您提供更貼心、更放心的優質產品，期待與您攜手共進、共同發展。
